MAGYAR
149

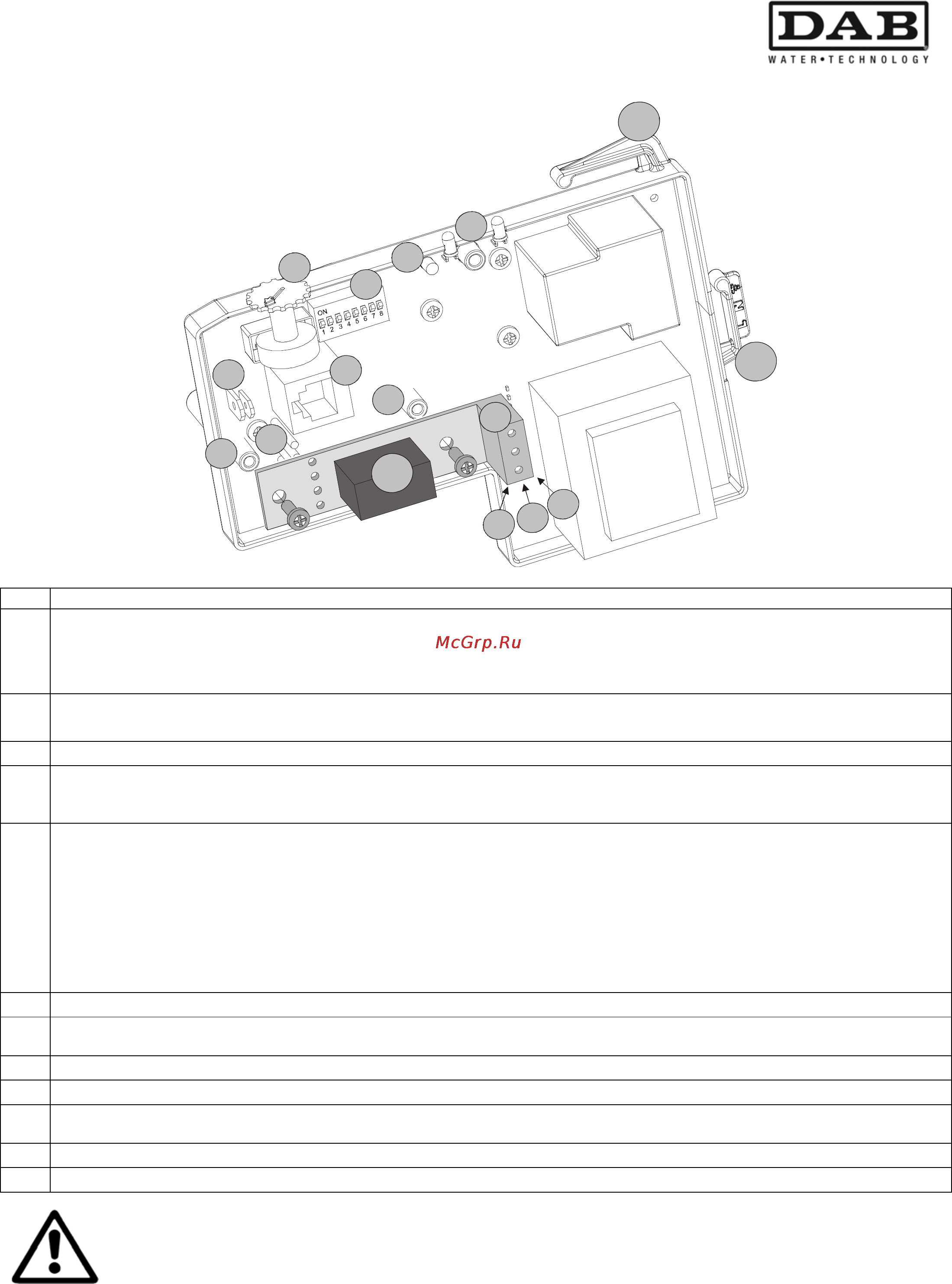

5.2 Belső beállítási panel
Ref. Funkció
1
A Start nyomást beállító Trimmer.
A nyomásszabályzó funkcióhoz, 2-es csoportos pumpákhoz:
- A Start nyomást beállító Trimmer, a Fő pumpához.
- A Stop nyomást beállító Trimmer, a Segéd pumpához.
2
Dip Switch funkció választó.
2-es csoportos pumpa esetén, a Dip Switch-eket össze kell hangolni ugyanazokra a funkciókra.
3 A belső Zöld Led, jelzi a Fő és Segéd pumpa közti kapcsolatot, 2-es csoportos pumpák esetén.
4
Zöld Led = FIXEN ÉG miközben a pumpa vízmentesen működik.
Zöld Led = VILLOGVA ÉG miközben a pumpa vízzel töltve működik.
Piros Led = VÉSZJEL
5
Külső bementi csatlakozás Fastonja vagy a nyomásszabályzó minimális nyomása vagy az egyik úszó
minimum szinten léte.
Figyelem!! 2-es pumpa csoportok esetén, a 2 külső bemenetet párhuzamossá kell tenni, a FASTON
méreteinek tiszteletben tartása mellett!
Elektromossági jellemzők:
Áram feszültség: 5V – 1mA-nál alacsonyabb
A nyomás és áramlásnyomás szabályzási Funkcióhoz: NC
Az RWS (esővíz gyűjtő) funkcióhoz: NO
6 RJ, 232 sor kommunikációs csatlakozó (6 kimenet), 2 pumpa csoport esetén, a Fő és a Segéd pumpa között.
7
A kisegítő reléhez tartozó elektromos kapcsolat.
(az Active System-hez tartozó távolsági vész relé vagy 3 elágazású szelep ellátási reléje).
8 Mechanikus rögzítési támaszték a kisegítő reléhez.
9 3 elágazású satu az opcionális relé kapcsolathoz.
10
Opcionális relè RWS funkcióhoz (esővíz gyűjtő)
Közös NO – NC.
11 Áramellátási kapcsolat a kártyához.
12 Áramellátási kapcsolat a pumpa motorjához.
2-es csoportos pumpa esetében, AZ ELEKTROMOS HÁLÓZATRÓL VALÓ LECSATOLÁS UTÁN,
a mellékelt bekötési vezetéket össze kell kötni az oda illő kártya RJ kapcsolódásával.
FIGYELEM! A vezetéken van egy FŐ bemenet és egy SEGÉD bemenet, amelyek
megkülönböztető névtáblával vannak ellátva!
1
2
3
4
6
7
8
8
9
1
0
1
1
1
2
5
C
O
M
.
N
O
N
C
