MAGYAR
156

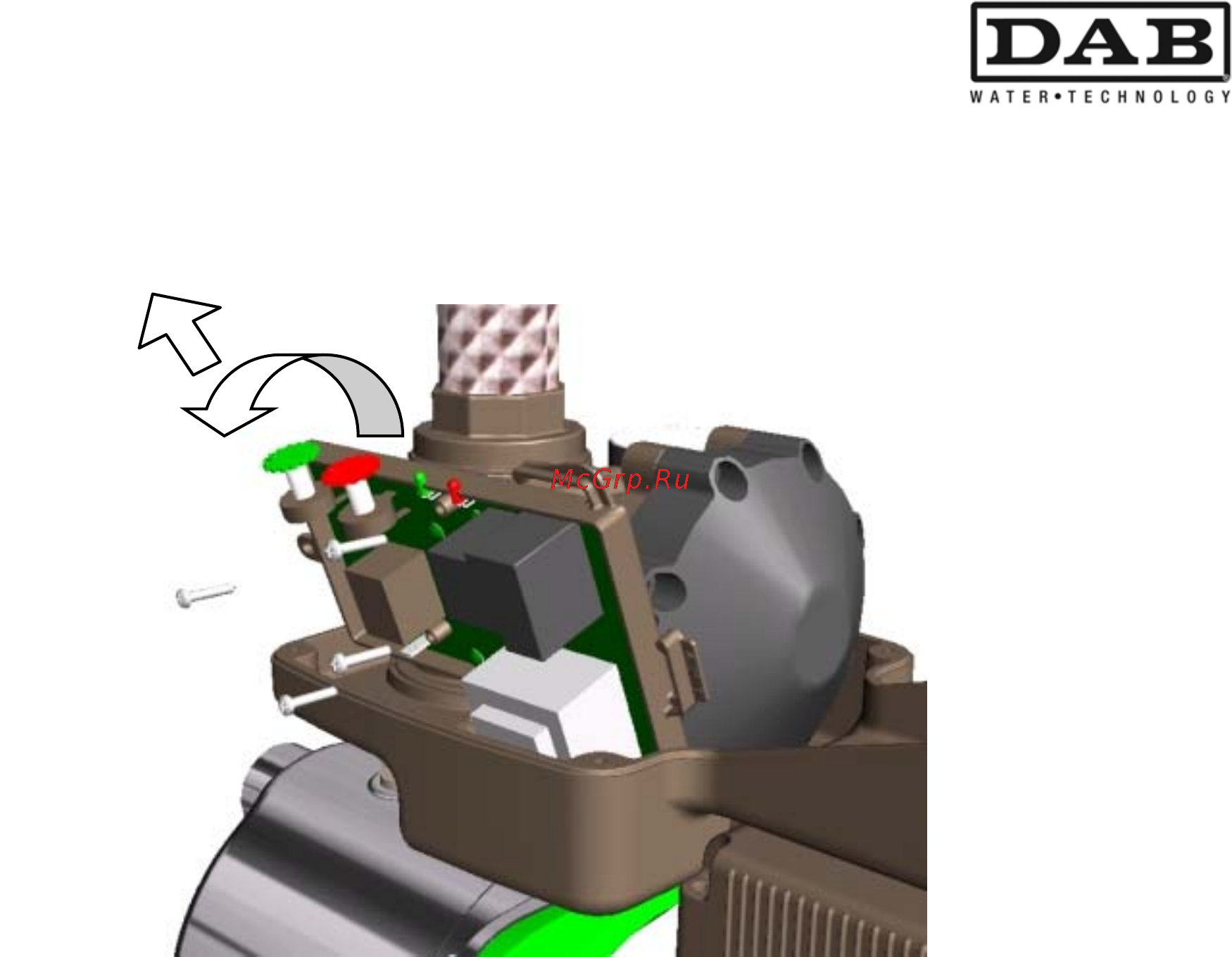

Az elektronikus kártya cseréje
Az alábbiakban leírt, az elektronikus kártya cseréjére vonatkozó műveleteket, kizárólag
erre szakosodott szakember végezheti el:
Csökkentsük le a rendszer nyomását, (tanácsoljuk, hogy zárják el a berendezés szelepét,
amelyet előzetesen már kimeneteli állapotra állítottak a pumpához közel).
Kapcsoljuk le az elektromos kártya bekötő elemeit.
Csavarozzuk ki a 4 csavart, miközben a kártyát tartsuk lenyomva.
Forgassuk el a kártyát kifelé.
Emeljük fel, a kártyát megdöntve tartva.
Figyeljünk a nyomási szonda OR-jére !!!
(
n
y
omási szonda: kanül, amel
y
a kárt
y
át és a hidraulikus testet köti össze
)
