EESTI
168

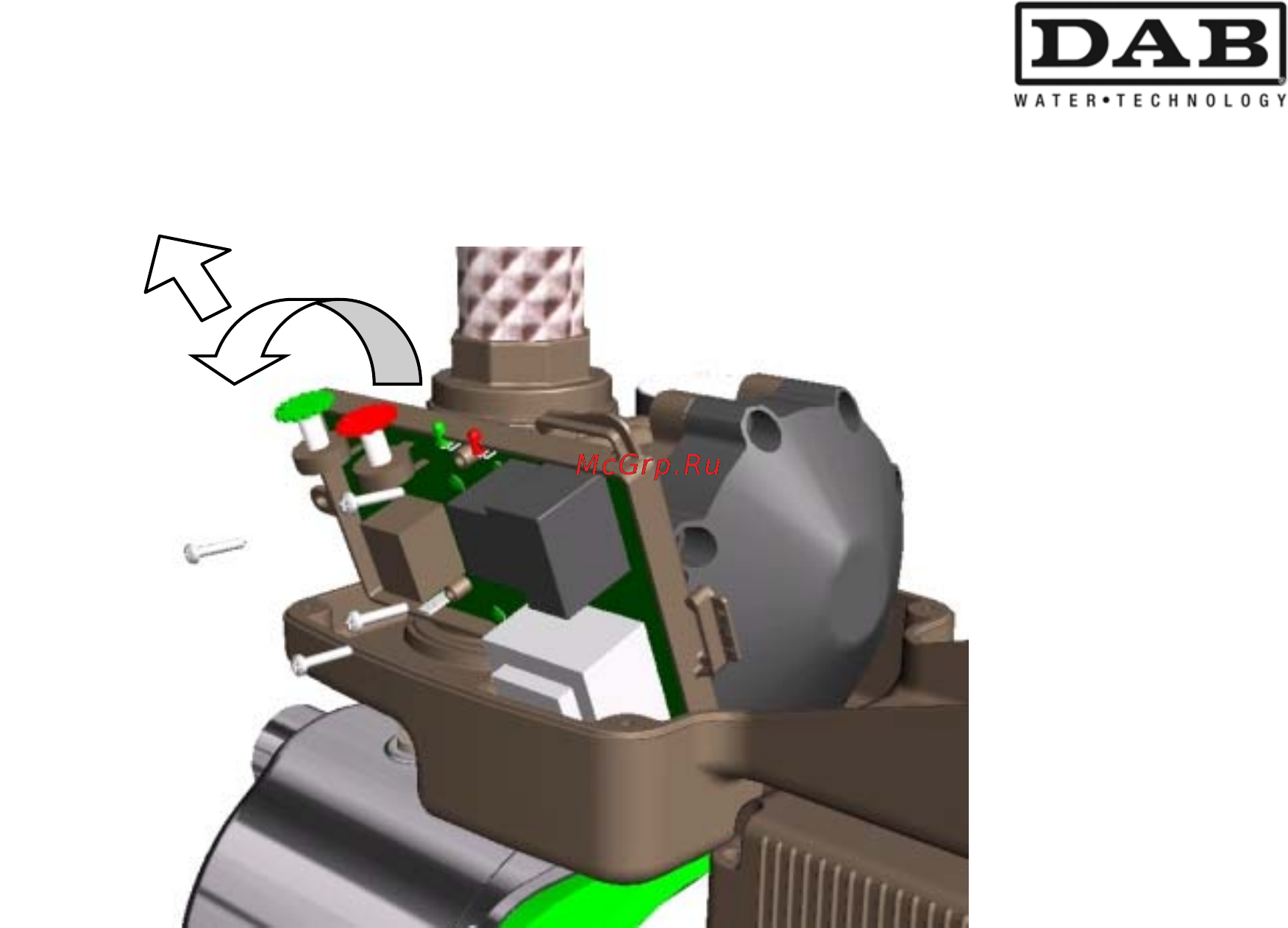

Elektrikaardi vahetus
Alltoodud tegevusi, mille eesmärgiks on vahetada elektrikaart, peab teostama ainult
vastavate oskustega kvalifitseeritud personal:
seadme rõhu vähendamine (soovituslik on eelnevalt sulgeda väljalaskeava juurde
paigaldatud seadme ventiil),
elektrikaardi elektriühenduste lahtiühendamine,
kaardi 4 kruvi lahti keeramine elektrikaardile peale vajutades,
kaardi väljapoole väänamine,
kaardi ülespoole tõmbamine seda väänates,
Pöörake tähelepanu rõhumõõdikule!
(rõhumõõdik: kaardi ja hüdraulilise korpuse ühendustoru)
