ITALIANO
12

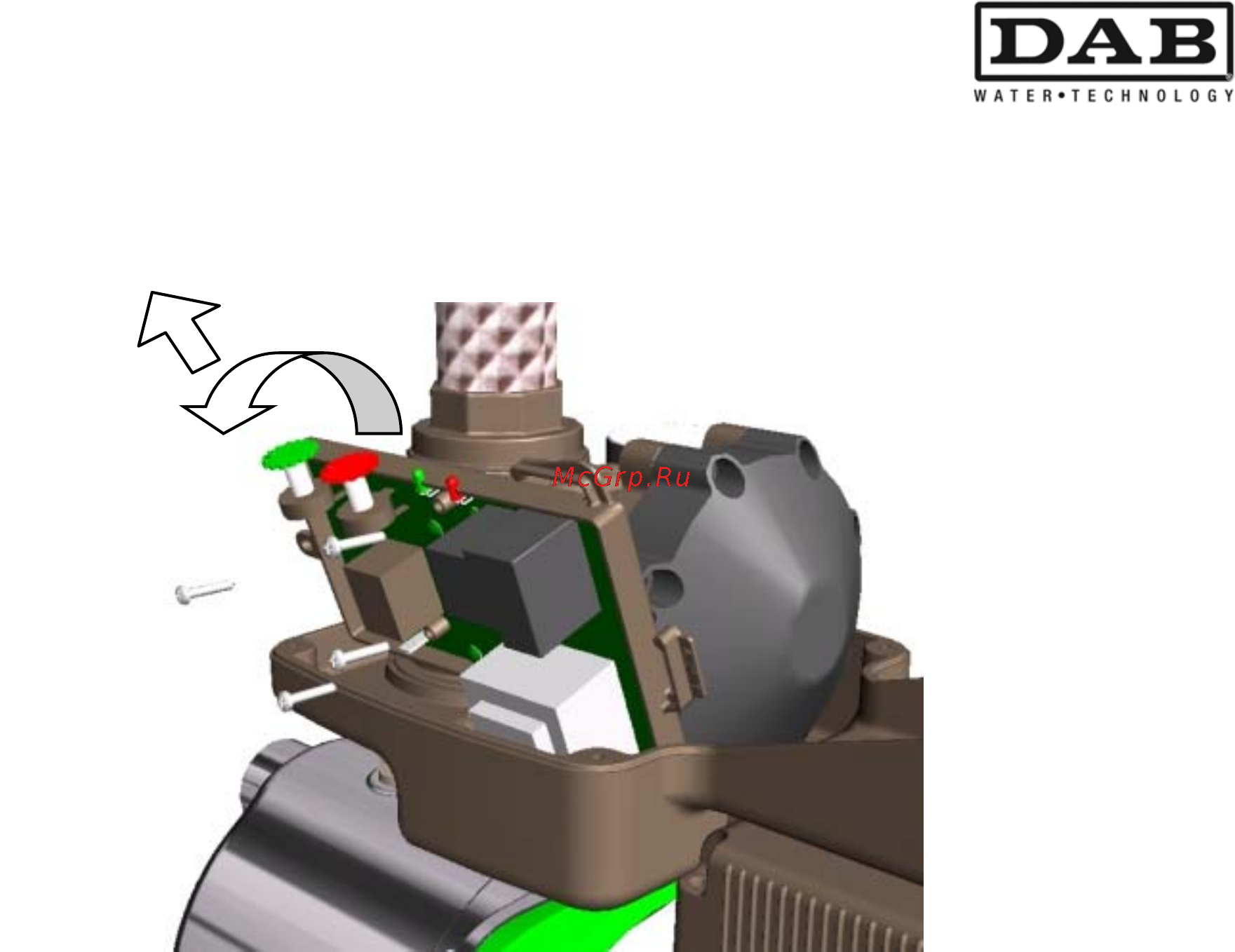

Ricambio scheda elettronica
Le operazioni, sotto descritte, per la sostituzione della scheda elettronica devono essere
eseguite esclusivamente da personale specializzato e qualificato:
Ridurre la pressione dell’ impianto ( è consigliato chiudere la valvola dell’impianto, posta
preventivamente in mandata vicino alla pompa ).
Scollegare i connettori elettrici della scheda.
Svitare le 4 viti della scheda tenendola premuta.
Ruotare la scheda verso l’esterno.
Tirare verso l’alto, mantenendo la scheda inclinata.
Fare attenzione all’OR della sonda pressione!!!
(
sonda pressione: cannula di colle
g
amento scheda con corpo idraulico
)
