FRANÇAIS
24

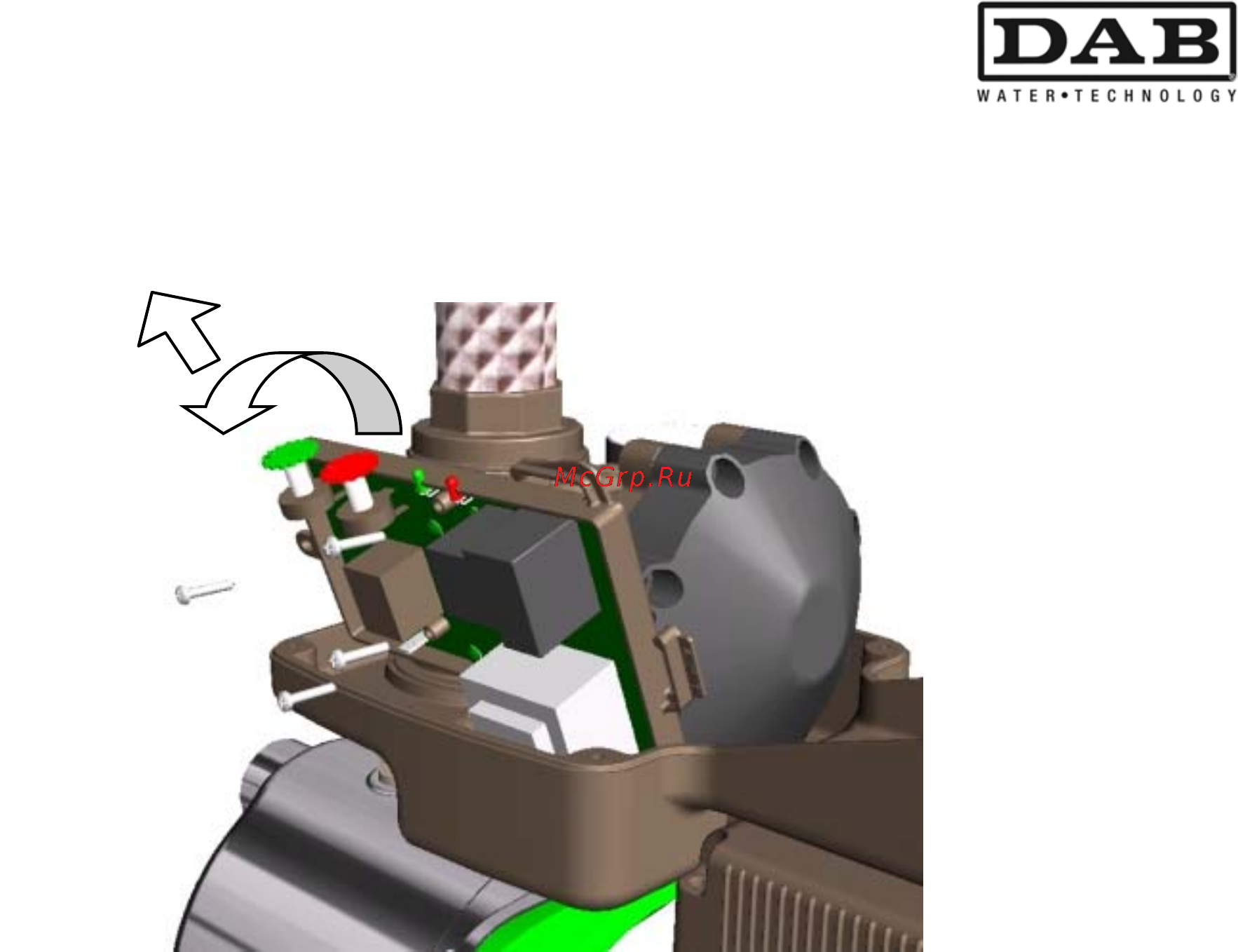

Remplacement carte électronique
Les opérations décrites ci-dessous pour le remplacement de la carte électronique doivent
être effectuées exclusivement par du personnel spécialisé et qualifié :
Réduire la pression de l’installation (il est conseillé de fermer la vanne d’arrêt de l’installation
qui avait été préalablemnt montée sur le refoulement près de la pompe).
Déconnecter les connecteurs électriques de la carte.
Dévisser les 4 vis de la carte en la maintenant enfoncée.
Tourner la carte vers l’extérieur.
Tirer vers le haut, en maintenant la carte inclinée.
Faire attention au joint torique de la sonde pression !!!
(
sonde pression : cannule de connexion carte avec corps h
y
draulique
)
