ESPAÑOL
65

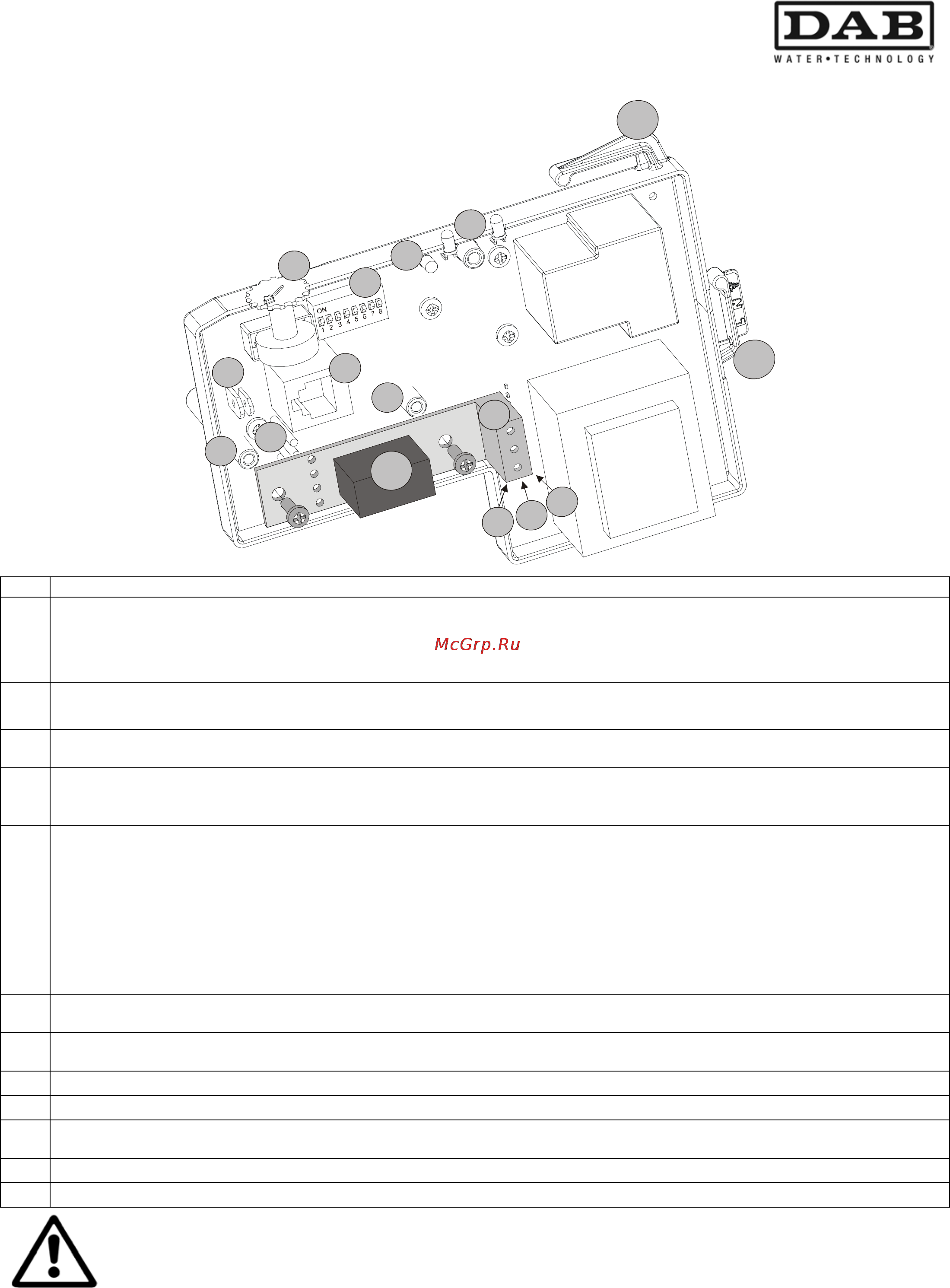

5.2 Panel interno de regulación
Ref. Función
1
Trimmer de regulación de la presión de Start.
Para la función de presurización, en caso de grupos de 2 bombas:
- Trimmer de regulación de la presión de Start de la bomba Master.
- Trimmer de regulación de la presión de Stop de la bomba Slave.
2
Dip Switches de selección de funciones.
En caso de grupos de 2 bombas, hay que regular los Dip Switches con las mismas funciones.
3
Led verde interno que señala la comunicación entre la bomba Master y la bomba Slave en caso de grupos de
2 bombas
4
Led verde = ENCENDIDO CON LUZ FIJA cuando la bomba está alimentada sin caudal de agua.
Led verde = PARPADEANTE cuando la bomba está alimentada con caudal de agua.
Led rojo = ALARMA
5
Cable faston de conexión entrada exterior para conectar un presóstato de presión mínima o un flotador de
nivel mínimo.
¡¡Atención!! ¡En caso de grupos de 2 bombas, paralelar las 2 entradas exteriores, respetando la
dimensión de los cables faston!
Características eléctricas:
Tensión de corriente: 5V – inferior a 1mA
Para la función de presurización y de presóstato/regulador de caudal: NC
Para la función RWS (captación de agua de lluvia) : NA
6
Toma RJ (6 polos) de comunicación en serie 232 entre la bomba Master y la bomba Slave en caso de grupos
de 2 bombas.
7
Conexión eléctrica para relé auxiliar.
(relé de alarma a distancia para el Active System o relé de alimentación de la válvula de 3 vías para RWS).
8 Soporte de fijación mecánica del relé auxiliar.
9 Borne de 3 vías para contacto con el relé opcional.
10
Relé opcional para función RWS (captación de agua de lluvia)
Común NA – NC.
11 Conexión de la alimentación eléctrica a la tarjeta.
12 Conexión de la alimentación eléctrica al motor de la bomba.
En caso de grupos de 2 bombas, PRIMERO DESCONECTAR LA CORRIENTE ELÉCTRICA DE
RED y luego conectar el cable de conexión en equipamiento a la toma de corriente RJ de las
respectivas tarjetas.
¡ATENCIÓN! ¡El cable dispone de una entrada Master y de otra entrada Slave bien señaladas
con
la relativa placa de identificación!
1
2
3
4
6
7
8
8
9
1
0
1
1
1
2
5
C
O
M
.
N
O
N
C
