ESPAÑOL
72

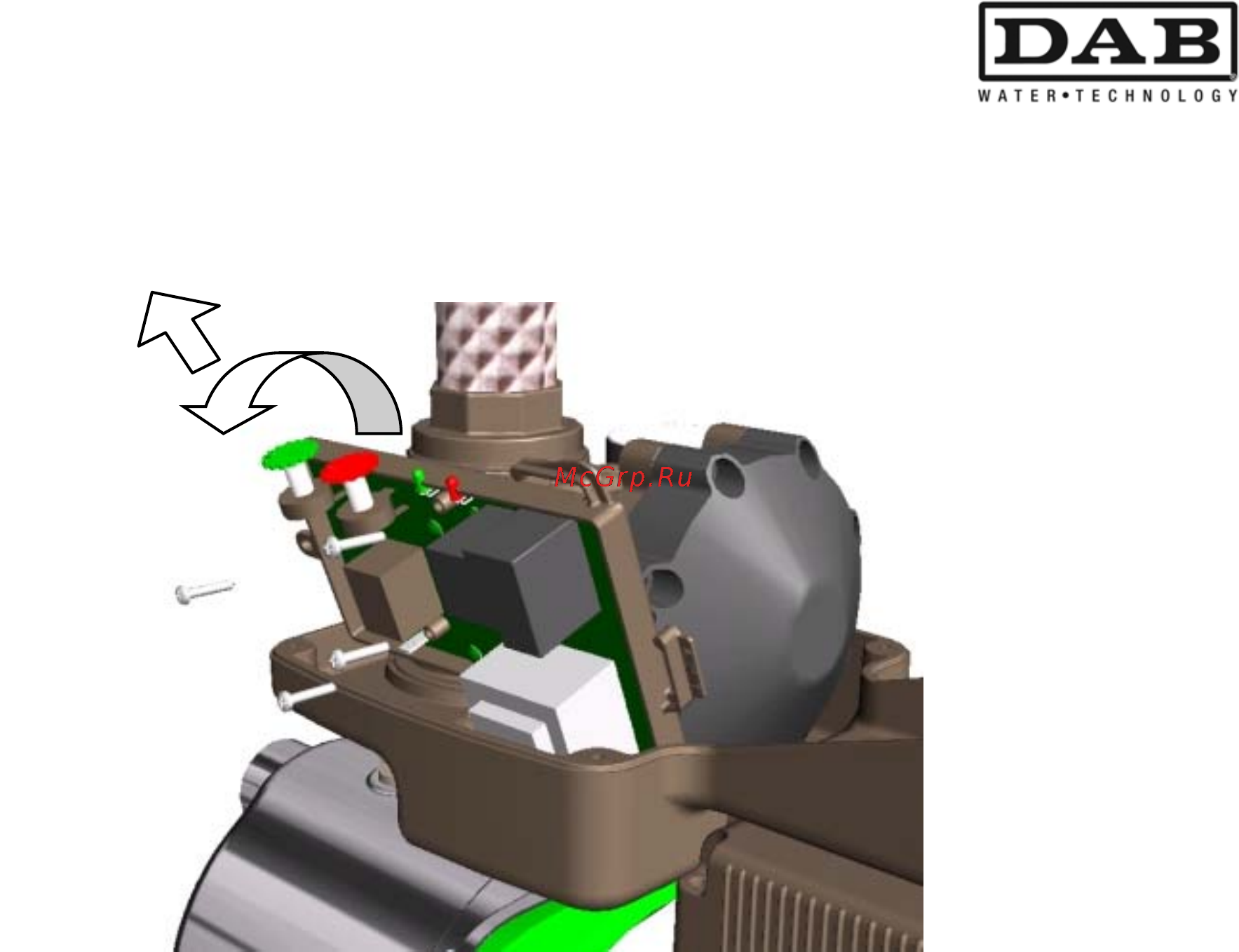

Sustitución de la tarjeta electrónica
Las operaciones de sustitución de la tarjeta electrónica indicadas a continuación, serán
llevadas a cabo única y exclusivamente por personal especializado y cualificado:
Reducir la presión de la instalación (es conveniente cerrar la válvula de la instalación, puesta
previamente en la impulsión, cerca de la bomba ).
Desconectar los conectores eléctricos de la tarjeta.
Extraer los 4 tornillos de la tarjeta mientras la mantenemos apretada.
Girar la tarjeta hacia el exterior.
Tirar hacia arriba, manteniendo la tarjeta inclinada.
¡¡¡Prestar atención a la junta tórica de la sonda presión!!!
(
sonda presión: tubito de conexión de la tar
j
eta con el cuerpo hidráulico
)
