Глава 12 Универсальная технология “включи и работай” (UPnP)
Руководство пользователя P-791R v2
141

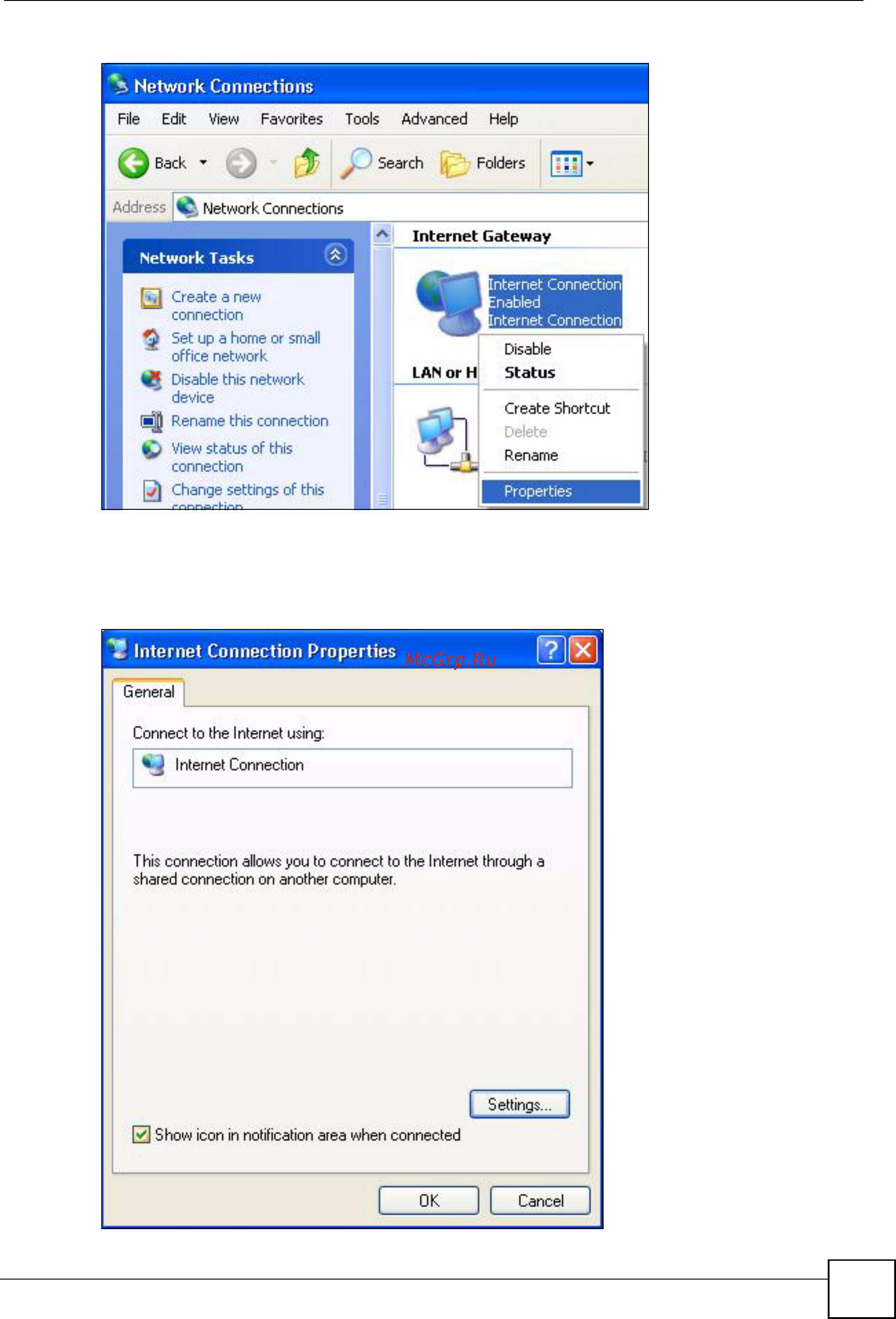

Рис. 67 Сетевые подключения
3 В окне Internet Connection Properties (Свойства подключения к Интернету)
нажмите команду Settings (Параметры) , чтобы увидеть привязки к порту,
которые были созданы автоматически.
Рис. 68 Свойства подключения к Интернету
