Глава 12 Универсальная технология “включи и работай” (UPnP)
Руководство пользователя P-791R v2
142
4 Можно отредактировать или удалить привязки порта или щелкнуть Add
(Добавить) для добавления привязок порта вручную.

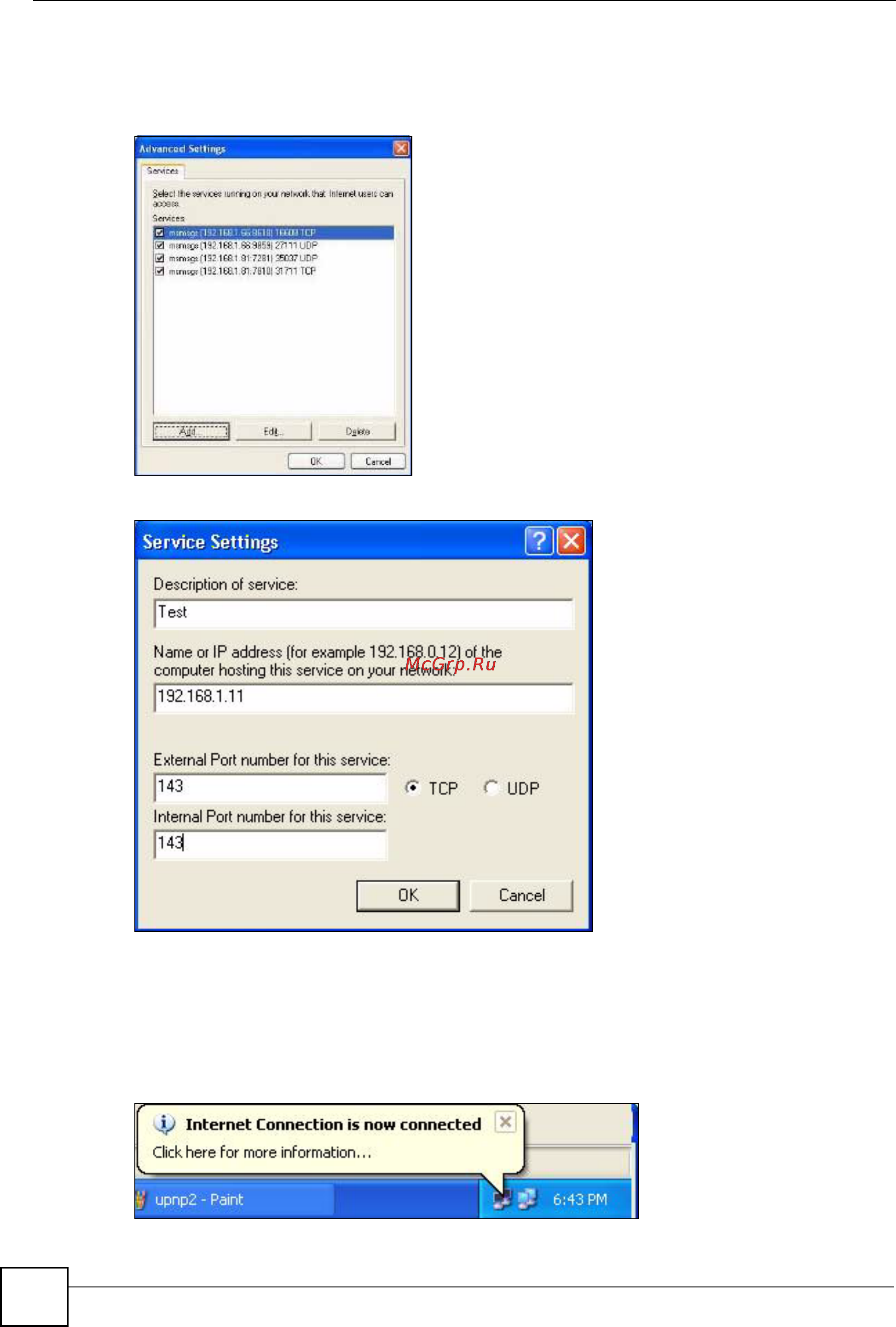

Рис. 69 Свойства подключения к Интернету: дополнительные параметры
Рис. 70 Свойства подключения к Интернету: расширенные параметры: добавление
5 Когда устройство с поддержкой UPnP отключено от компьютера, все привязки
порта удаляются автоматически.
6 Установите флажок Show icon in notification area when connected (Показать
значок в области уведомлений при наличии подключения) и щелкните OK.
Значок отображается в области уведомлений на панели задач.
Рис. 71 Значок в области уведомлений
