УСТАНОВКА
3-60 HPR400XD Auto Gas — 80616J
Подключение шлангов подачи газа

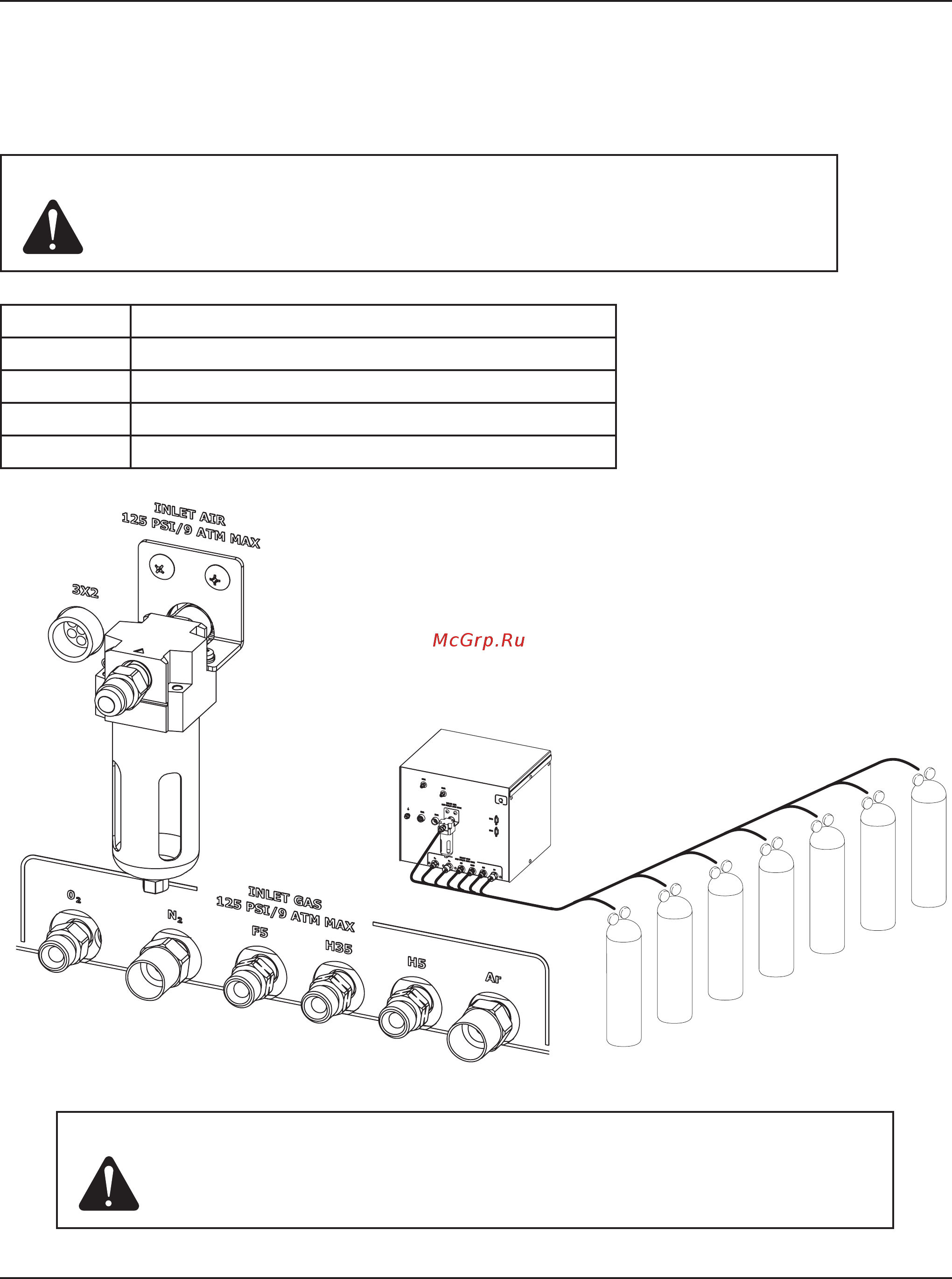

Подключить шланги подачи газа к системе выбора. Между сменами газа из проводов резака газ следует сбросить.
Осторожно! При замене фитингов на системе выбора возможно неправильное
функционирование внутренних клапанов, поскольку твердые частицы
могут проникнуть в клапаны.
Штуцер Размер
N
2
/ Ar 5/8–18, правая резьба, внутренний (инертный газ) «B»
Воздух 9/16–18, стандарт JIC, № 6
H35, F5, H5 9/16–18, левая резьба, (горючий газ) «B»
O
2
9/16–18, правая резьба, (кислород) «B»
Осторожно! Синтетические смазки с содержанием сложных эфиров, которые
используются в некоторых воздушных компрессорах, повредят
поликарбонаты в корпусе регулятора подачи воздуха.
