ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-50 HPR400XD Auto Gas — 80616J

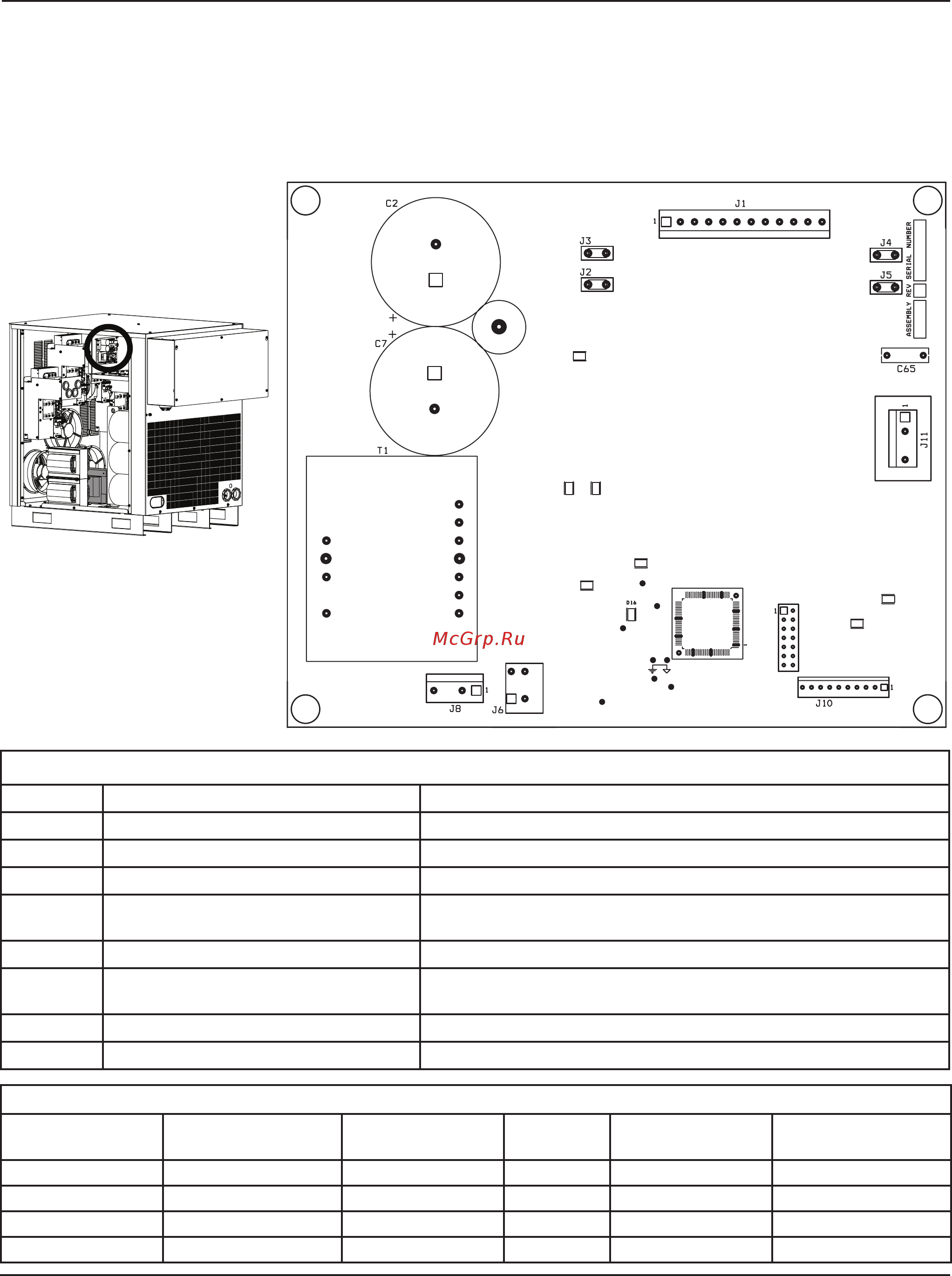

Плата привода электродвигателя насоса PCB7
D1
D30D32
D10
D31
TP3
TP10
TP4
TP2
TP1
TP6
TP12
TP5
D35
D36
141027
Перечень светодиодов контрольной печатной платы
Светодиод Описание Состояние
D1 + 15В исправно Вкл., когда напряжение +15 исправно
D10 + 5В исправно Вкл., когда напряжение +5 исправно
D16 + 3,3В исправно Вкл., когда напряжение +3.3 исправно
D30 Выходной аварийный сигнал температуры
IPM
Выкл., когда исправно. Вкл., когда имеется устойчивое состояние
перегрузки потоку
D31 Температура Выкл., когда исправно. Вкл., когда имеется отказ по температуре
D32 Выходной аварийный сигнал IPM Выкл., когда исправно. Вкл., если есть внутренний перегрев, перегрузка
потокуили некорректное напряжение управления привода подачи
D35 Привод электродвигателя насоса исправен Вкл., когда привод электродвигателя насоса исправен
D36 Включен привод электродвигателя насоса Вкл., если включен
Контрольные точки контрольной печатной платы
Номер
контрольной точки Описание
Номер
контрольной точки Описание
Номер
контрольной точки Описание
TP1 Аналоговое заземление TP5 + 5В TP9 Цифровое заземление
TP2 Цифровое заземление TP6 A + 3,3В TP10 + 3,3В
TP3 Переустановка\ TP7 + 3,3В TP11 SCIRXD
TP4 Reset (Сброс) TP8 SCITXD TP12 LINEFB +
Примечание. Катушка индуктивности наплате привода электродвигателя насоса издает
шум впроцессе работы, который можно описать как гул, пение ищелчки.
Этонормально, натакой шум можно необращать внимания.
