УСТАНОВКА
3-48 HPR400XD Auto Gas — 80616J

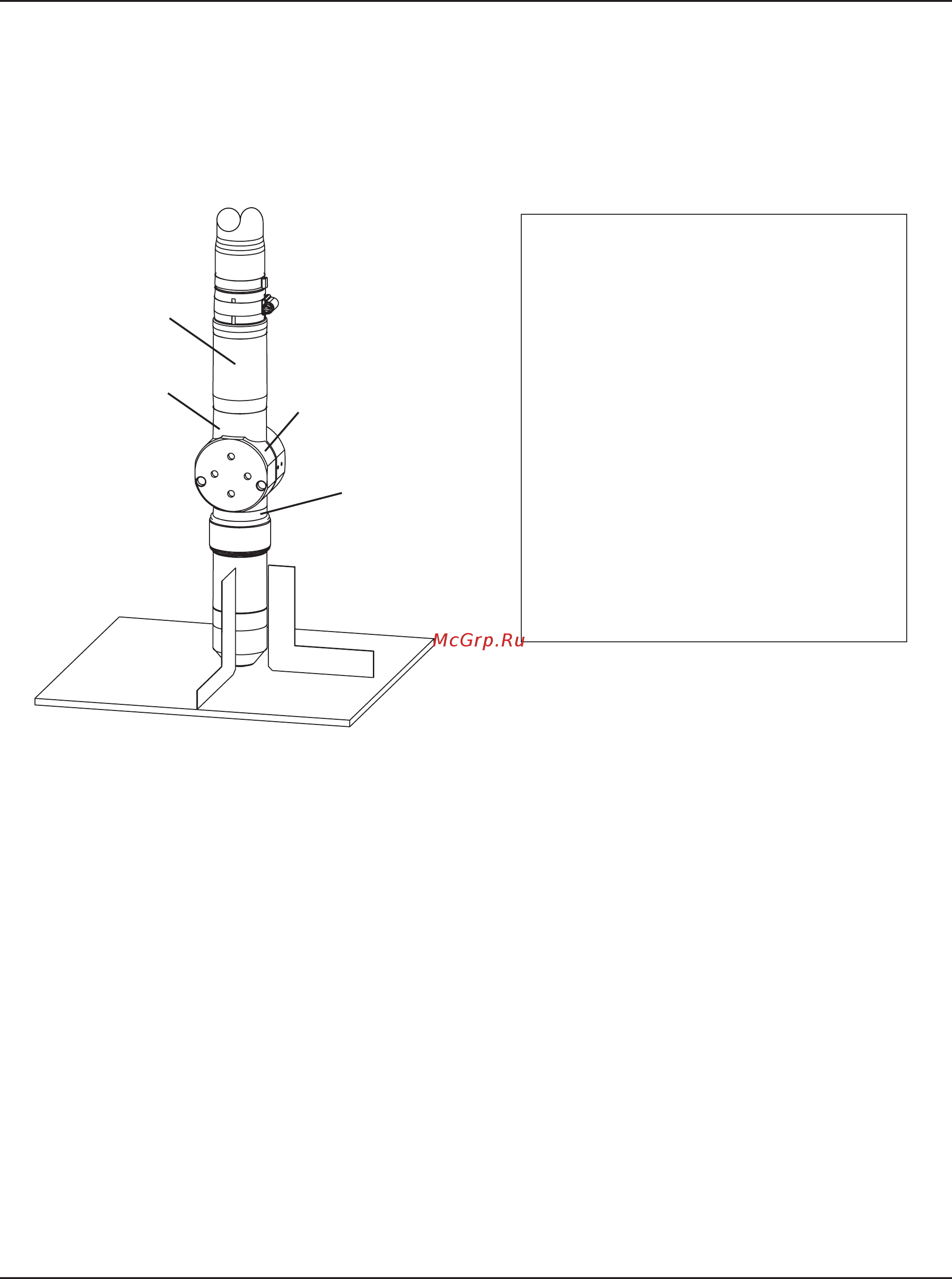

Установка и выравнивание резака
Крепление резака
Выравнивание резака
Для выравнивания резака перпендикулярно заготовке следует использовать квадрат. См. рисунок выше.
Установка
1. Установите резак (с подключенными
проводами резака) в скобу крепления
резака.
2. Разместите резак под скобой
крепления так, чтобы скоба находилась
вокруг нижней части рукава резака,
ноне соприкасалась с блоком
быстрого отключения резака.
3. Затяните крепежные винты.
Примечание. Скоба должна находиться
как можно ниже на рукаве
резака для минимизации
вибрации на конце резака.
Нижний
рукав
резака
Скоба крепления резака
(приобретается клиентом
самостоятельно)
Верхний
рукав
резака
Разъем блока
быстрого
отключения
