УСТАНОВКА
3-32 HPR400XD Auto Gas — 80616J

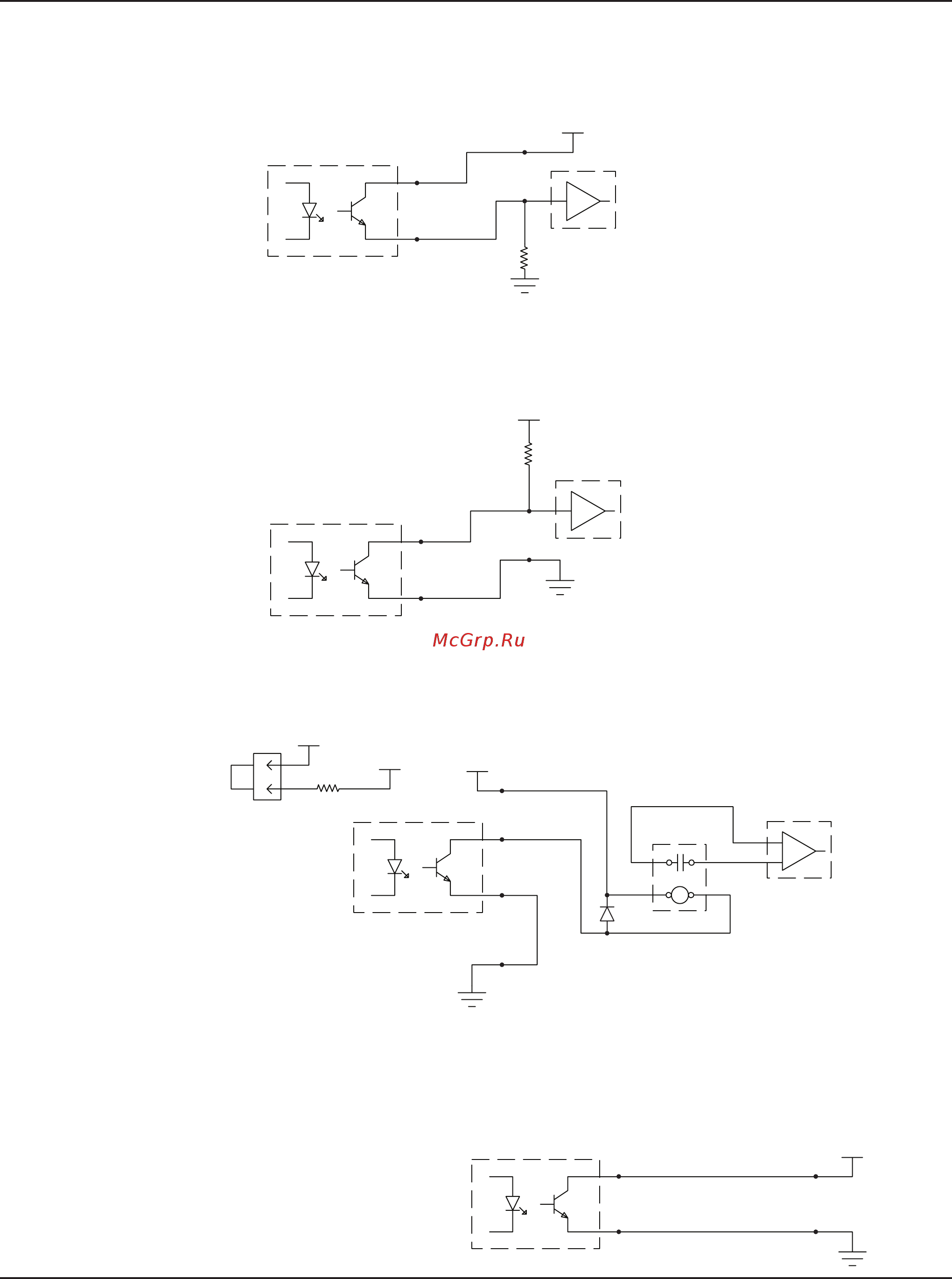

Примеры выходных цепей
1. Логический интерфейс,
возбуждаемый высоким
уровнем сигнала
2. Логический интерфейс,
возбуждаемый низким
уровнем сигнала
3. Релейный интерфейс
4. Эту конфигурацию использовать запрещается.
Аннулируется гарантия.
Высокий импеданс (≤10мА)
10 kΩ
(поставляется отдельно)
ЧПУ/ПЛК
5В пост. тока— 24В пост. тока
П
Включение
питания
источника тока
E
+
–
Включение питания
источника тока
П
E
+
–
5В пост. тока— 24В пост. тока
Высокий импеданс (≤10мА)
ЧПУ/ПЛК
10K
(поставляется отдельно)
ЧПУ/ПЛК
ЧПУ +24В
+24В пост. тока
ЧПУ +24В
Включение питания источника тока
П
E
+
–
Питание— земля
Входы закрытия
сильноточных контактов
(перем. или пост. ток)
°t
Любое напряжение
АННУЛИРУЕТ
ГАРАНТИЯ
Включение питания источника тока
Установить
перемычку
108056
J304
П
E
+
–
Маломощная катушка внешнего
реле 24В пост. тока≤10мА или
≥2400Ом
Для всех катушек реле необходим
свободный диод по катушке реле
