УСТАНОВКА
3-16 HPR400XD Auto Gas — 80616J

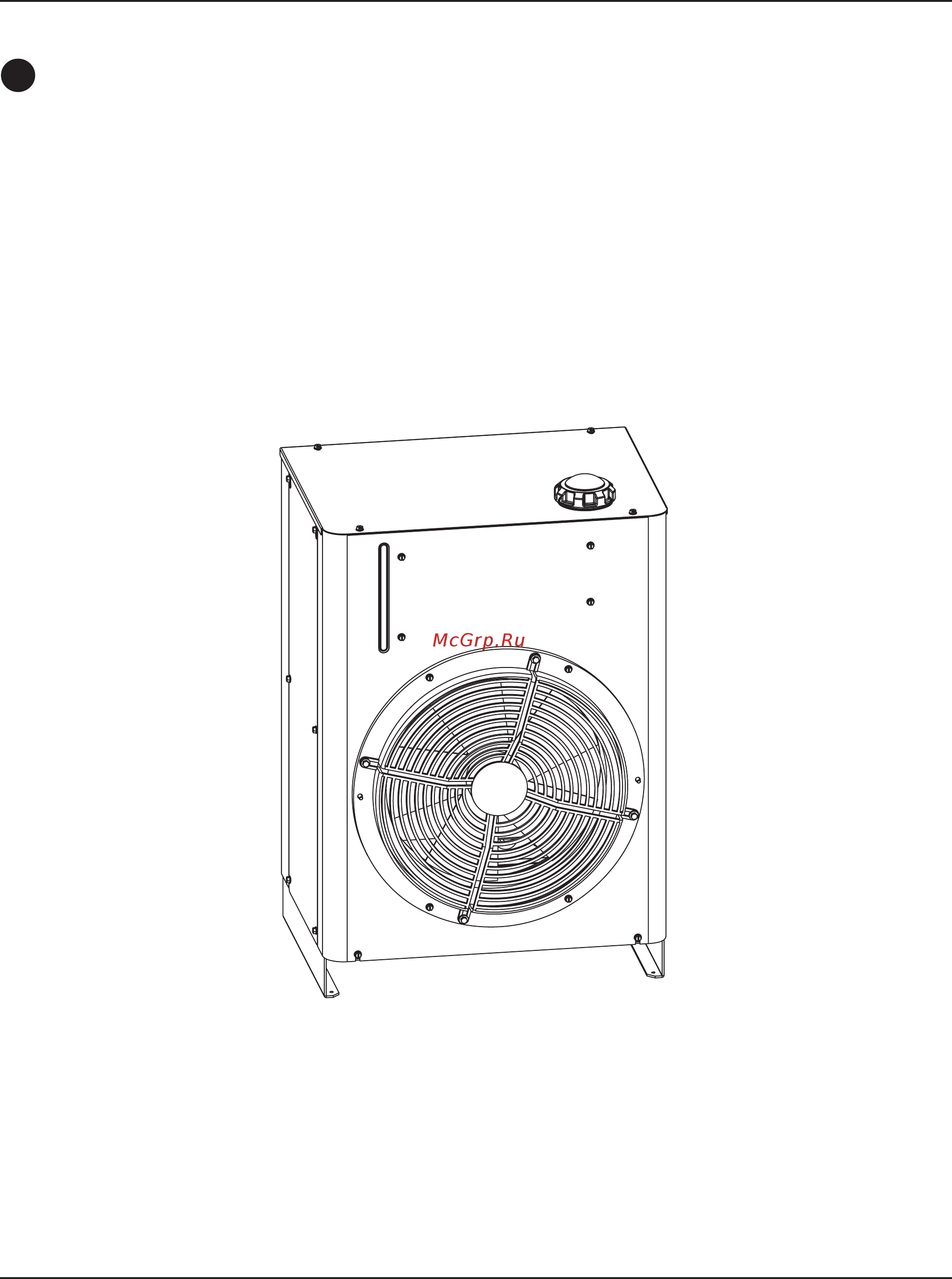

Размещение охладителя
• Размещать охладитель нужно в помещении без избыточной влажности, хорошо вентилируемом
иотносительно чистом. Вокруг источника тока с каждой стороны нужно оставить по 1 м свободного
пространства для вентилирования и обслуживания.
• Охлаждающий воздух забирается через переднюю панель, а выпускается через заднюю панель блока
охлаждающим вентилятором. Не следует загораживать места забора воздуха какими-либо фильтрами,
таккак это снижает эффективность охлаждения и АННУЛИРУЕТ ГАРАНТИЮ.
• Не следует устанавливать охладитель на наклонную поверхность с углом наклона более 10° для
предотвращения его опрокидывания.
