УСТАНОВКА
3-24 HPR400XD Auto Gas — 80616J

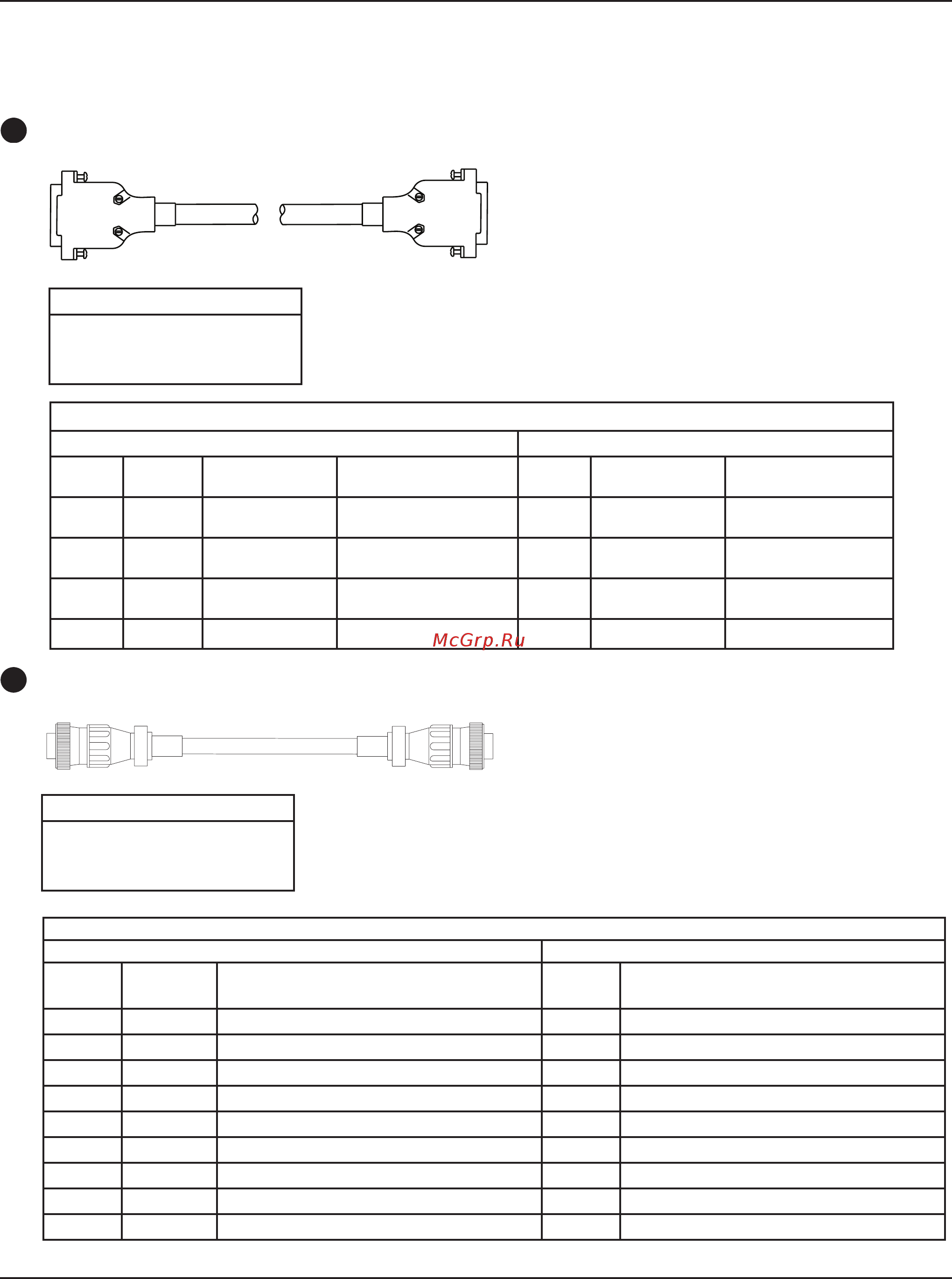

Кабели от источника тока к охладителю
Охватывающий конец к охладителю
Охватывающий конец к охладителю
Номер детали Длина
123844 1,5м
123784 3м
123839 4,5м
Перечень сигналов кабелей: источник тока— охладитель (9-штырьковые D-образные разъемы)
Конец со стороны источника тока Конец со стороны охладителя
Штырек
№
Цвет
провода
Ввод-вывод Описание
Штырек
№
Ввод-вывод Функция
2 Черный Ввод-вывод
Шина CAN
низкоскоростная
2 Ввод-вывод Связь по сети CAN
3 Черный Вход
Шина CAN
заземление
3 Выход Питание— земля
7 Красный Ввод-вывод
Высокоскоростная
шина CAN
7 Ввод-вывод Связь по сети CAN
9 Красный Вход Не используется 9 Выход Не используется
Перечень сигналов кабелей: источник тока— охладитель
Конец со стороны источника тока Конец со стороны охладителя
Штырек
№
Цвет
провода
Описание
Штырек
№
Функция
8 Черный 120В перем. тока— под напряжением 8 Соленоид охлаждающей жидкости (V1)
13 Белый 120В перем. тока— возврат 13 Соленоид охлаждающей жидкости (V1)
4 Защитный 4 Заземление
12 Черный 240В перем. тока— под напряжением 12 Вентилятор охладителя
16 Желтый 240В перем. тока— возврат 16 Вентилятор охладителя
7 Защитный 7 Заземление
11 Черный 240В перем. тока— под напряжением 11 Электродвигатель насоса
15 Синий 240В перем. тока— возврат 15 Электродвигатель насоса
6 Защитный 6 Заземление
Номер детали Длина
123979 1,5м
123980 3м
123981 4,5м
Управляющий кабель
Силовой кабель
5
6
