ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-42 HPR400XD Auto Gas — 80616J
Поиск иустранение неисправностей насоса иэлектродвигателя
Горит ли светодиод электродвигателя наконтрольной плате?
Включен ли электродвигатель?
Если светодиод горит, но насос неработает, следует включить насос вручную.
Если электродвигатель невключается, проверить исправность предохранителя иубедиться втом,
чтонаэлектродвигатель подается электропитание.
Если насосом по-прежнему необеспечивается поток, убедиться вправильности работы электромагнитного
клапана испускного клапана.
TP8
D
1
PWR GND
TP7
+24V
TP21 TP22
+
15V–15V
+5V
S2
CAN
SW
0
WDI
SW
1
TP18
TP6
+
3.3V
D
2
D8
D7
RX
TX
TP4
+
5V
TP23
TP1
+A
3.3V
TP16
TP10
TP3
TP17
TP15
RESET
TP2
TP9
TP 2
TP 9

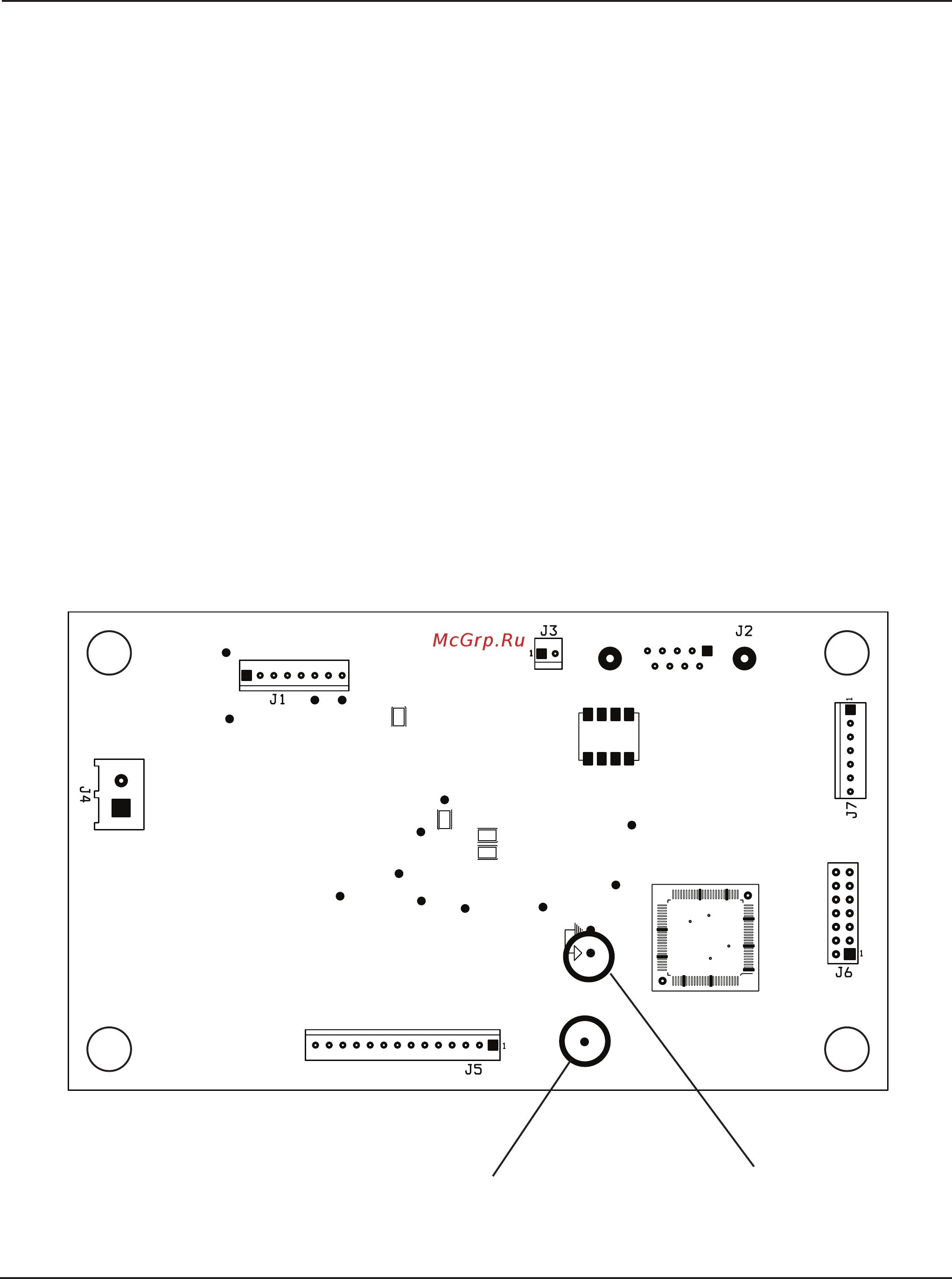

Тестирование датчика потока
1. Включить (ON) электропитание.
2. Измерить постоянный ток между TP2 иTP9.TP9 дает напряжение сдатчика потока, приведенное к 67 %.
Нормальная скорость потока составляет 3,8л/мин, что эквивалентно 0,67В пост. тока наTP9.
