УСТАНОВКА
3-34 HPR400XD Auto Gas — 80616J

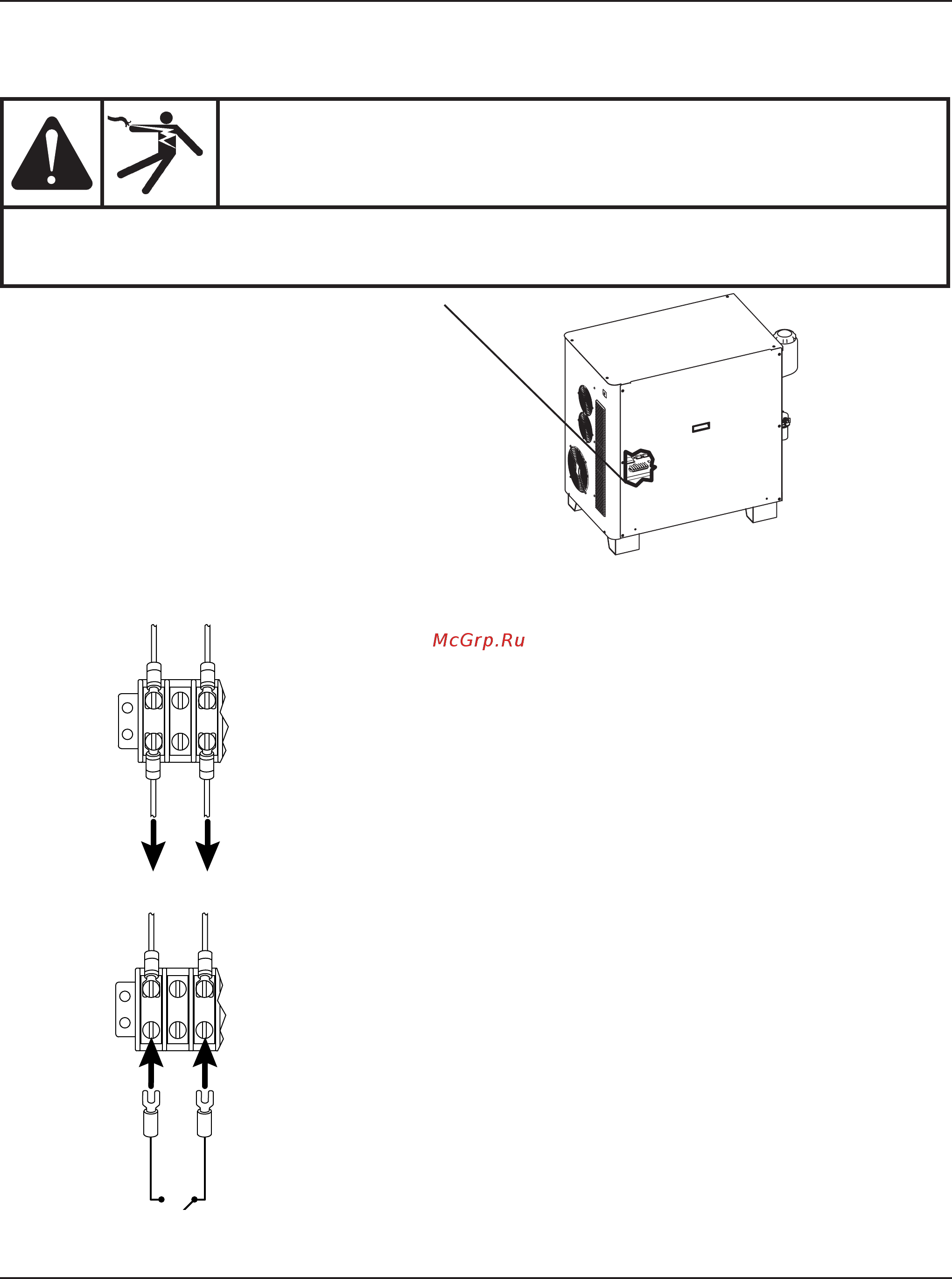

1. Найти клеммный блок 2 (TB2) на источнике тока.
2. Снять провод 1 и провод 3, как показано на рисунке. Эти провода не нужно будет повторно соединять.
3. Подключить переключатель к клеммам 1 и 3, как показано на рисунке.
Расположение TB2
Примечание. Следует использовать переключатель, реле или твердотельное реле, совместимое
снапряжением в 24В перем. тока при 100мА. Это должен быть переключатель
с фиксируемыми контактами, а не переключатель без фиксации положения.
Дистанционный выключатель (ON/OFF) (приобретается заказчиком)
ОПАСНОСТЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
До выполнения любых работ по техническому обслуживанию необходимо отключить
электропитание. Более подробная информация о мерах предосторожности представлена
вразделе Безопасность данного руководства.
TB2
21 3
1
1
3
3
TB2
21 3
1
3
