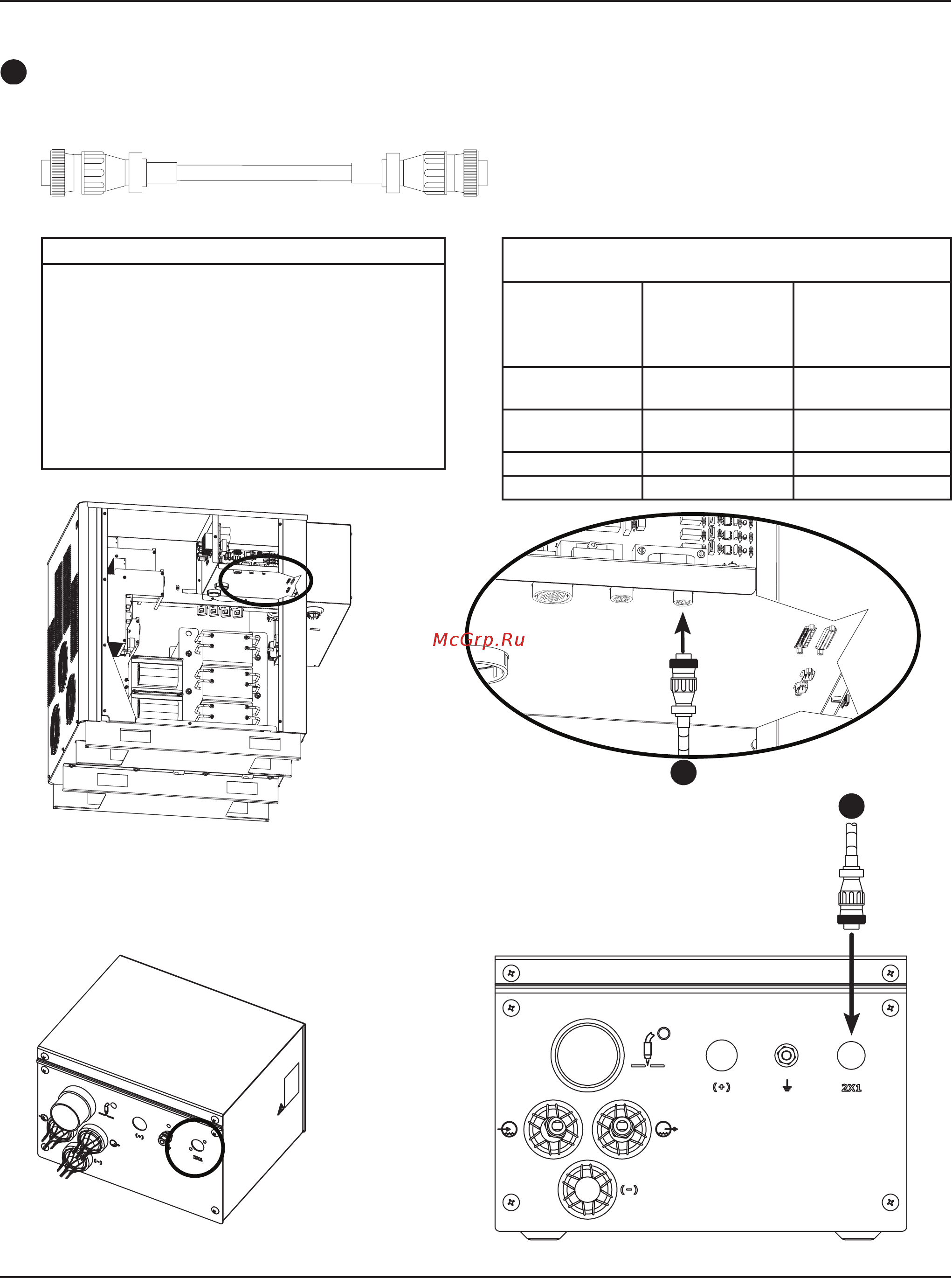

УСТАНОВКА
3-22 HPR400XD Auto Gas — 80616J
3
3
Охватывающий конец к системе зажигания дуги
№ детали Длина № детали Длина
123419 3м 123425 22,5м
123834 4,5м 123736 25м
123420 6м 123426 30м
123670 7,5м 123672 35м
123422 9м 123938 37,5м
123835 10м 123673 45м
123423 12м 123837 60м
123671 15м 123838 75м
123836 20м
Перечень сигналов кабелей: источник тока—
система зажигания дуги
Конец со стороны
источника тока
Конец со стороны
системы зажигания
дуги
Штырек № Описание Штырек №
1
120В перем. тока—
под напряжением
1
2
120В перем. тока—
возврат
2
3 Заземление 3
4 Не используется 4
Силовой кабель системы зажигания дуги
3
