УСТАНОВКА
3-52 HPR400XD Auto Gas — 80616J

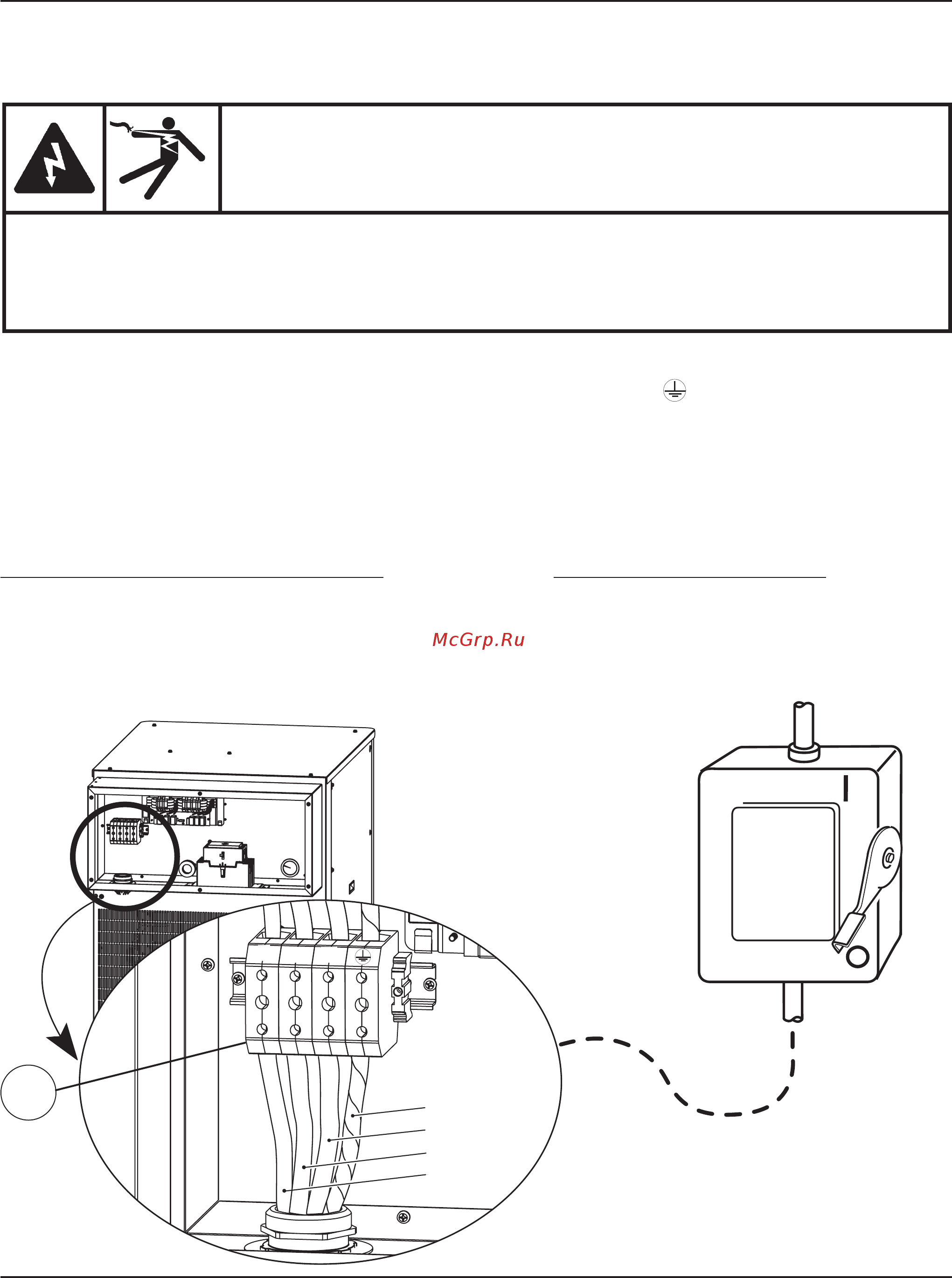

Подключение электропитания
1. Вставить силовой кабель в кабельный зажим на задней панели источника тока.
2. Подключить кабель заземления (защитного) к клемме GROUND (заземление, ) блока TB1, как показано ниже.
3. Подключить силовые кабели к клеммам блока TB1, как показано ниже.
4. Убедиться в том, что выключатель питания находится в положении выкл (OFF) и останется в положении выкл
(OFF) в течение всего времени установки системы.
5. Подключить провода шнура питания к выключателю питания в соответствии с государственными и
муниципальными электрическими нормами.
Цвета проводов для Северной Америки
U = черный
V = белый
W = красный
(Защитное) грунтовое заземление =
зелено-желтый
Цвета проводов для Европы
U = черный
V = синий
W = коричневый
(Защитное) грунтовое заземление =
зелено-желтый
Выключатель
питания
Силовой
кабель
TB1
W
V
Заземление
U
U
V W
ОПАСНОСТЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Выключатель питания должен быть в положении OFF (выкл) до выполнения любых
силовых кабельных соединений. В США нужно использовать процедуру недопущения
несанкционированного включения оборудования до завершения установки. В других
странах нужно следовать применимым государственным и муниципальным процедурам
техники безопасности.
