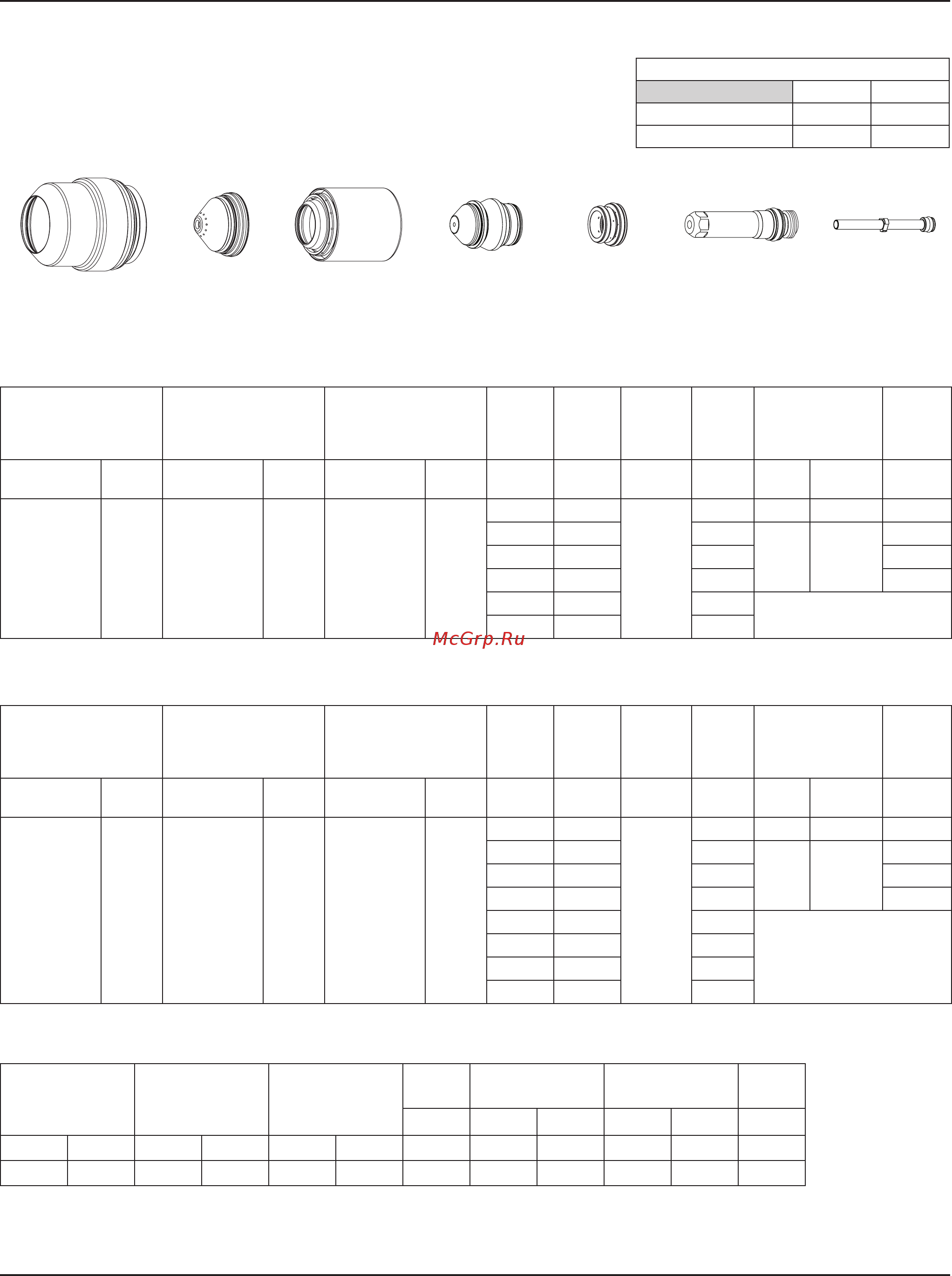

ЭКСПЛУАТАЦИЯ
HPR400XD Auto Gas – 80616J 4-79
Нержавеющая сталь
H35 плазмообразующий / N
2
защитный
400А
Метрическая СИ
220707220637 220709220712 220405220708
Раскрой
Выбор газов
Установка подачи газа
до возбуждения дуги
Установка подачи
газапри резке
Сила тока
Расстояние между
резаком иизделием
Скорость раскроя
Дуговое
напряжение
А мм дюймы мм/мин дюйм/мин Вольты
N
2
N
2
10 10 10 10 22 2,5 0.10 1270 50 94
Ar N
2
30 10 30 10 24 3,0 0.12 2540 100 50
220571
Скорости потока – л/мин / куб.фут/час
H35 N
2
До возбуждения дуги 0 / 0 189 / 400
При резке 86 / 182 123 / 260
Выбор газов
Установка подачи газа
довозбуждения дуги
Установка подачи
газаприрезке
Толщина
материала
Дуговое
напряжение
Расстояние
между
резаком
иизделием
Скорость
резки
Исходная
высотапрожига
Время
задержки
прожига
Плазмообразующий
газ
Защитный
газ
Плазмообразующий
газ
Защитный
газ
Плазмообразующий
газ
Защитный
газ
мм Вольты мм мм/мин мм
Коэффициент,
%
Секунды
H35 N
2
30 45 86 45
20 180
9,0
1100 14,5 150 0,7
25 181 905
19,0 210
1,0
30 184 800 1,5
40 186 600 2,0
50 192 400
Пуск на краю
60 198 280
Британская СИ
Выбор газов
Установка подачи газа
довозбуждения дуги
Установка подачи
газаприрезке
Толщина
материала
Дуговое
напряжение
Расстояние
между
резаком
иизделием
Скорость
резки
Исходная
высота прожига
Время
задержки
прожига
Плазмообразующий
газ
Защитный
газ
Плазмообразующий
газ
Защитный
газ
Плазмообразующий
газ
Защитный
газ
дюймы Вольты дюймы дюйм/мин дюймы
Коэффициент,
%
Секунды
H35 N
2
30 45 86 45
3/4 180
0.35
45 0.53 150 0.7
1 181 35
0.75 210
1.0
1-1/4 184 30 1.5
1-1/2 186 25 2.0
1-3/4 189 20
Пуск на краю
2 192 15
2-1/4 198 12
2-1/2 202 10
