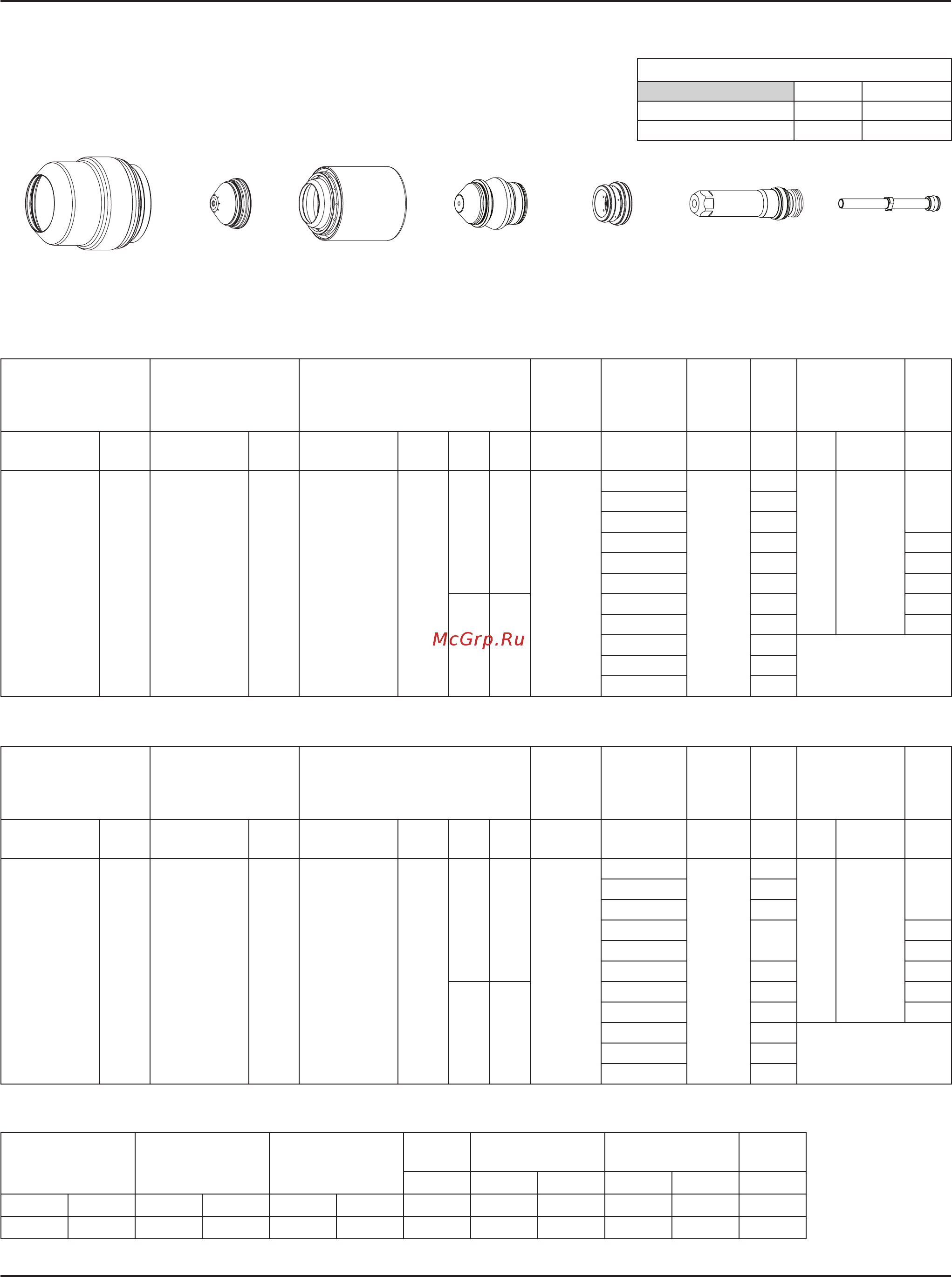

ЭКСПЛУАТАЦИЯ
HPR400XD Auto Gas – 80616J 4-77
Косой срез на нержавеющей стали
H35 иN
2
плазмообразующий / N
2
защитный
260А
Примечание. Диапазон углов скоса— от 0° до 45°.
Метрическая СИ
Раскрой
Выбор газов
Установка подачи газа
довозбуждения дуги
Установка подачи
газапри резке
Сила тока
Расстояние между
резаком иизделием
Скорость раскроя
Дуговое
напряжение
А мм дюймы мм/мин дюйм/мин Вольты
N
2
N
2
10 10 10 10 18 2,5 0.10 6350 250 120
Ar N
2
30 10 30 10 20 3,0 0.12 2540 100 63
220738220637 220606220739 220405220607 220571
Скорости потока – л/мин / куб.фут/час
H35 N
2
До возбуждения дуги 0 / 0 132 / 280
При резке 13 / 27 163 / 345
Выбор газов
Установка подачи газа
довозбуждения дуги
Установка подачи газа при резке
Минимальный
зазор
Эквивалентная
толщина
материала
Расстояние
между
резаком
иизделием
Скорость
резки
Исходная
высота прожига
Время
задержки
прожига
Плазмообразующий
газ
Защитный
газ
Плазмообразующий
газ
Защитный
газ
Плазмообразующий
газ
Защитный
газ
Газовая
смесь 1
Газовая
смесь 2
мм
мм
Диапазон,
мм
мм/мин мм
Коэффициент,
%
Секунды
H35 N
2
12 49 87 60
60 21
2,0
6
4,0–10,0
3980
8,0 200
0,38 3085
10 2190
12 1790 0,5
15 1650 0,7
20 1320 0,8
40 26
25 920 1,0
32 755 1,2
38 510
Пуск на краю44 390
50 270
Британская СИ
Выбор газов
Установка подачи газа
довозбуждения дуги
Установка подачи газа при резке
Минимальный
зазор
Эквивалентная
толщина
материала
Расстояние
между
резаком
и изделием
Скорость
резки
Исходная
высотапрожига
Время
задержки
прожига
Плазмообразующий
газ
Защитный
газ
Плазмообразующий
газ
Защитный
газ
Плазмообразующий
газ
Защитный
газ
Газовая
смесь 1
Газовая
смесь 2
дюймы
дюймы
Диапазон,
дюйм
дюйм/
мин
дюймы
Коэффициент,
%
Секунды
H35 N
2
12 49 87 60
60 21
0.08
1/4
0.16–0.40
150
0.32 200
0.3
5/16
121
3/8
90
1/2
65
0.5
5/8
0.7
3/4
55 0.8
40 26
1
35 1.0
1-1/4
30 1.2
1-1/2
20
Пуск на краю
1-3/4
15
2
10
