УСТАНОВКА
3-44 HPR400XD Auto Gas — 80616J

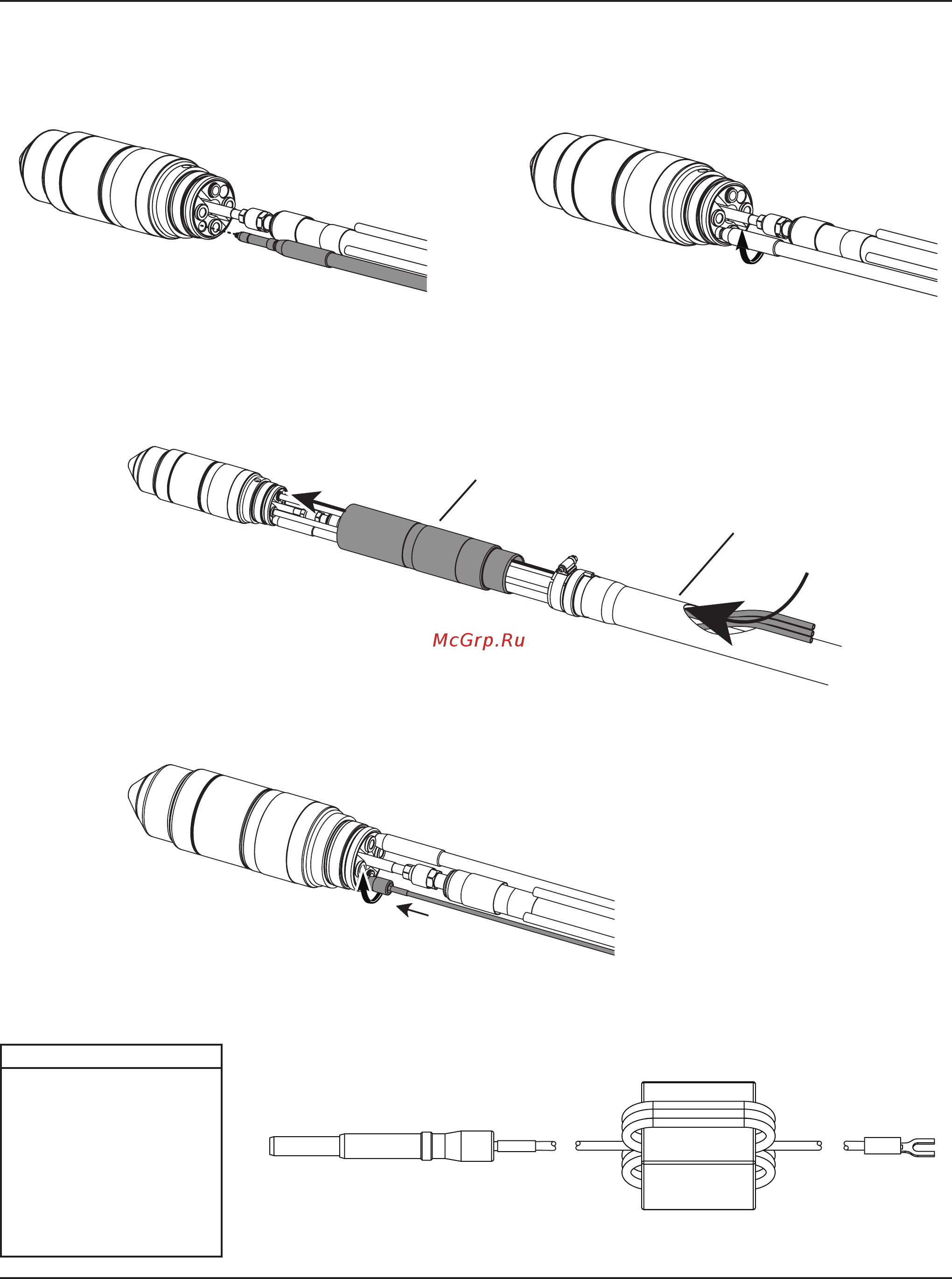

5. Подсоедините кабель вспомогательной дуги (желтый). Вставьте провод в разъем резака и вращайте
еговручную до упора.
6. Подсоедините провод омического контакта (поставляется отдельно).
6a. Проведите провод омического контакта через отверстие в оплетке и в рукаве резака.
Оплетка
Муфта
6b. Вставьте провод в разъем резака и вращайте его вручную до упора.
Номера деталей для провода омического контакта
(Не входит в систему HPR400XD. Приводится только для справки.)
№ детали Длина
123983 3м
123984 6м
123985 7,5м
123986 9м
123987 12м
123988 15м
123989 23м
123990 30м
123991 45м
