ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-60 HPR400XD Auto Gas — 80616J
Тест наобнаружение обрыва фазы

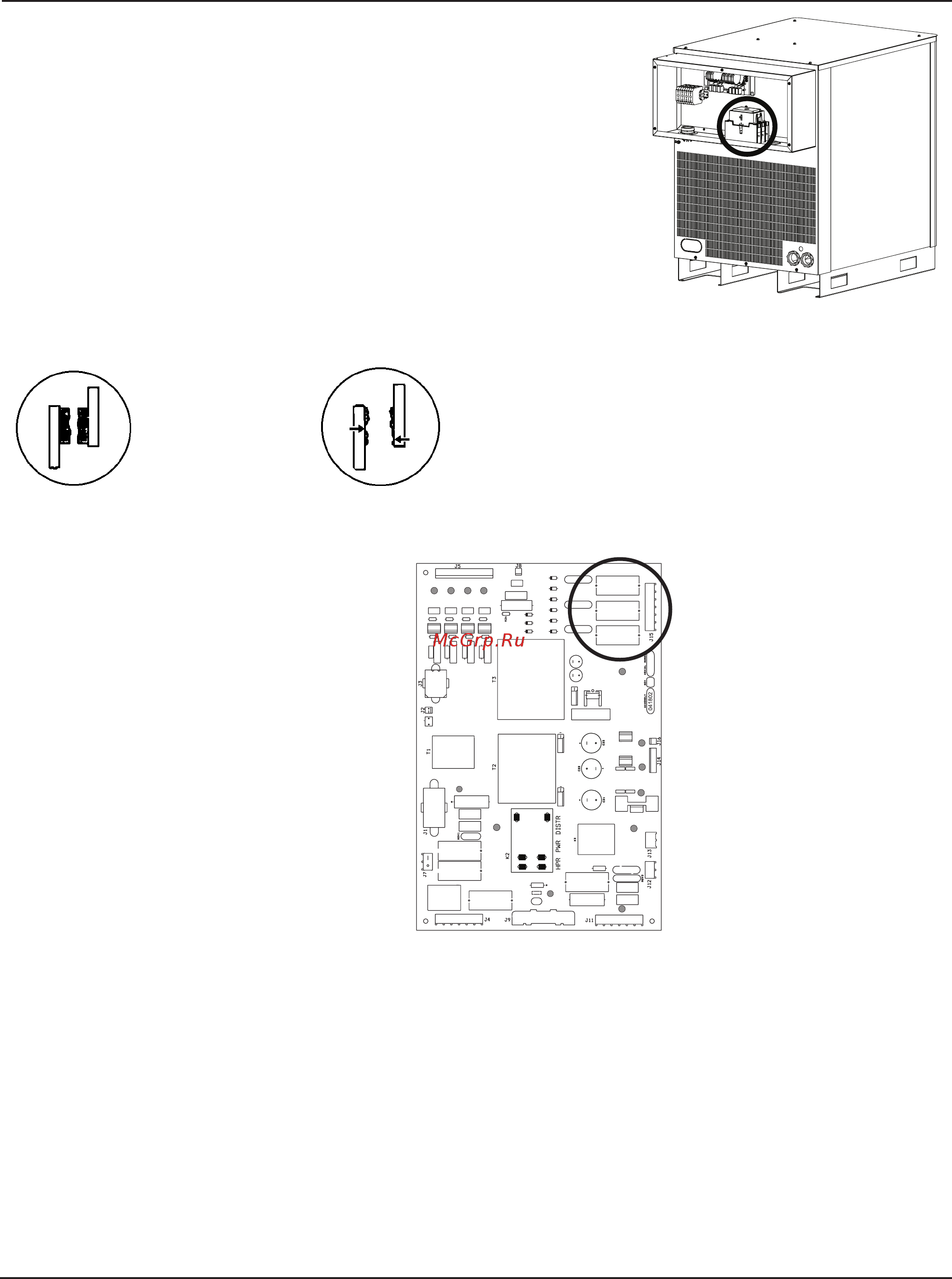

1. Выключите (OFF) электропитание системы иснять крышку сCON1.
2. Проверить состояние трех контактов напредмет чрезмерного износа. Если один или несколько контактов
чрезмерно изношены, следует заменить CON1 иповторно запустить систему. Если ошибка сохраняется,
нужно выполнить описанные ниже действия.
3. Провести тест предохранителей F5, F6 иF7
нараспределительной плате (PCB2). Если
любой из предохранителей сгорел, следует
заменить PCB2.
4. Снять J2.8 сPCB2 иустановить перемычку между штырьками 1 и2 накабельной колодке.
a. Выполнить тестовую резку. Если ошибка обрыва фазы сохраняется, следует проверить проводку между
J2.8 наплате PCB2 иJ3.302 наплате PCB3, убедившись вэлектропроводности цепи между
– J2.8 штырек 1 иJ3.302 штырек 14
– J2.8 штырек 2 иJ3.302 штырек 15
б. Если проводка исправна, замените плату PCB3. Если имеются повреждения проводки, следует
отремонтировать или заменить все поврежденные провода.
в. Если ошибка обрыва фазы устраняется, когда перемычка установлена наJ2.8, следует выполнить еще
одну операцию резки иизмерить линейное напряжение напредохранителях F5, F6 иF7. Значение
напряжения должно быть впределах 220В перем. тока +/–15 %. Если одно из трех показаний
напряжения составляет менее 187В перем. тока, проверьте контакты, идущие к замыкателю, ипроверить
наличие неплотных соединений между сетевым шнуром, замыкателем, силовым трансформатором
иинвертором.
ОК
Чрезмерный износ
D23
D12
D26
D31
D32
D33
D3
D25
D1
D7
D5
D2
D35
