Hypertherm HPR400XD [268/358] Охладитель
![Hypertherm HPR400XD [268/358] Охладитель](/views2/1249627/page268/bg10c.png)

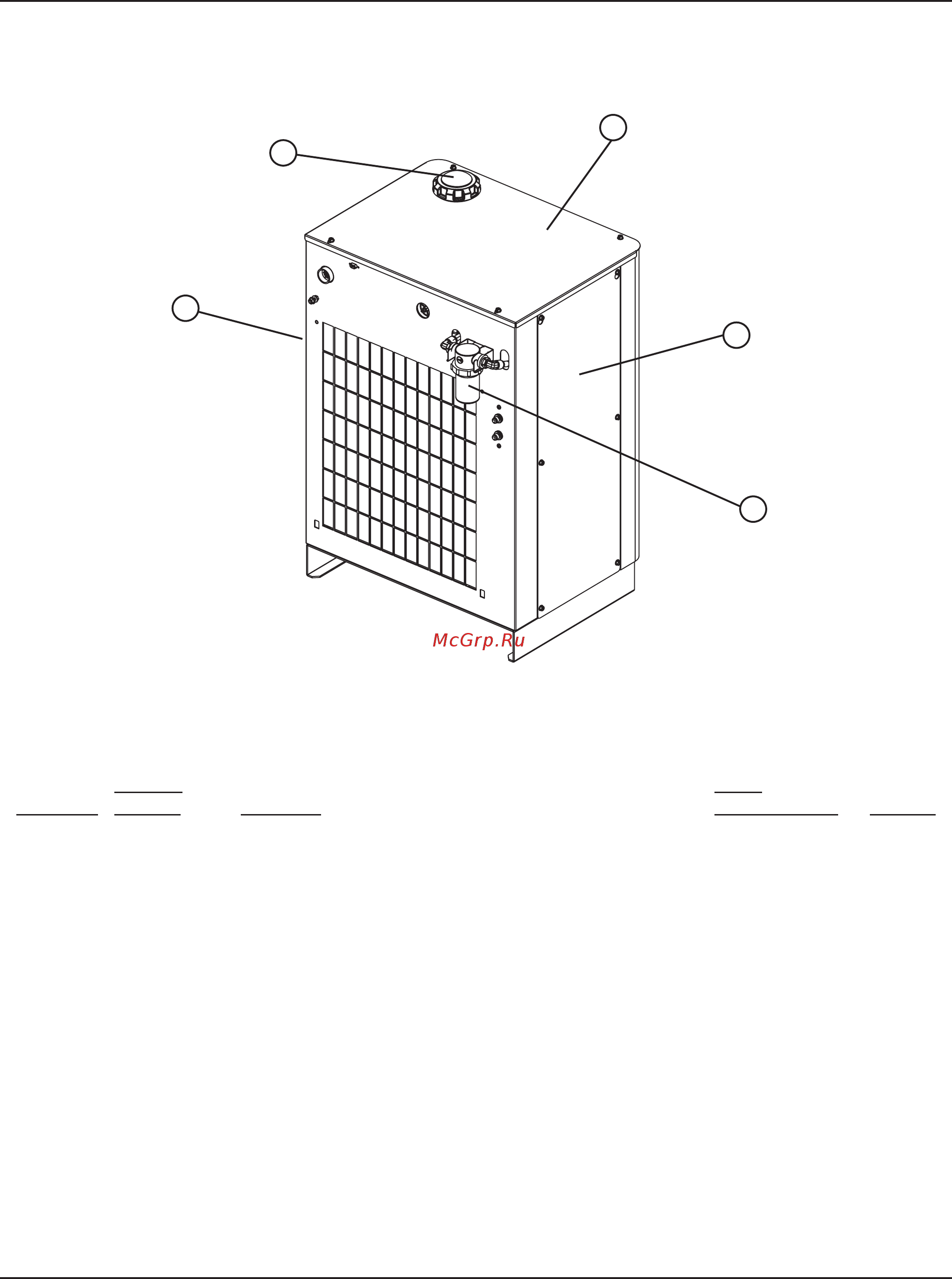

СПИСОК ДЕТАЛЕЙ
6-6 HPR400XD Auto Gas — 80616J
Охладитель
2
3
1
4
5
Позиция
Номер
детали
Описание
Код.
обозначение Кол-во
078531 Охладитель
1 101022 Панель: правая 1
2 127014 Крышка заливной горловины 1
3 228366 Панель: верхняя, с информационными табличками 1
4 110507 Панель: левая 1
5 027634 Корпус фильтра 1
027664 Фильтровальный элемент 1
