УСТАНОВКА
3-18 HPR400XD Auto Gas — 80616J
Предпочтительная
установка системы выбора
Заземление системы выбора
314,5мм
254,0мм
0
38,1 мм
0
76,2мм
7мм
(4 места)

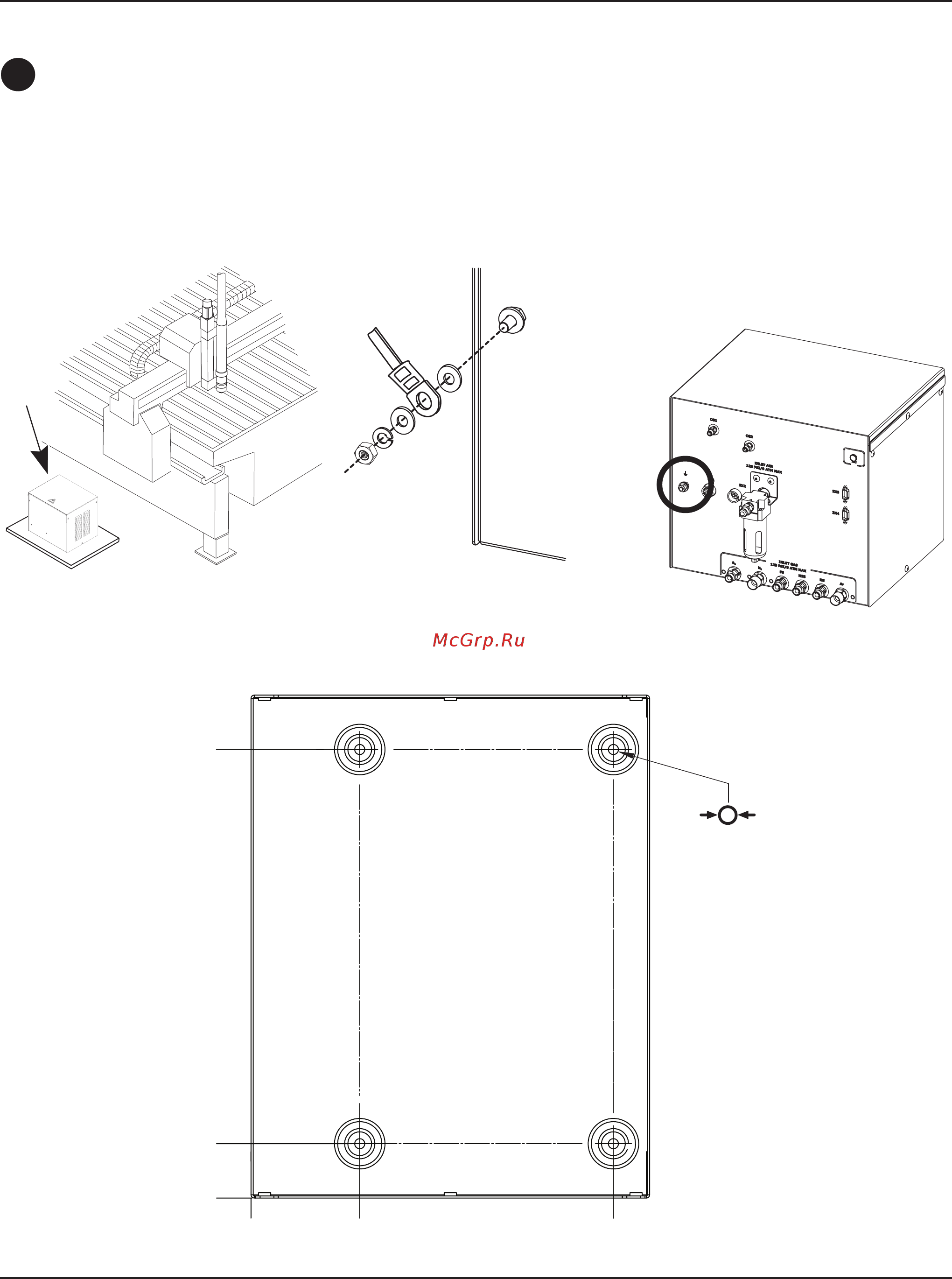

Размещение системы выбора
• Систему выбора следует установить рядом со столом для резки. Необходимо предусмотреть
свободное пространство для снятия верхней и правой крышек при обслуживании. На рисунке ниже
показан предпочтительный способ установки. Максимальная длина кабелей между источником тока
исистемой выбора составляет 75м. Максимальная длина кабелей и шлангов между системой выбора
идозировочной системой в сборе составляет 20м.
