УСТАНОВКА
3-42 HPR400XD Auto Gas — 80616J

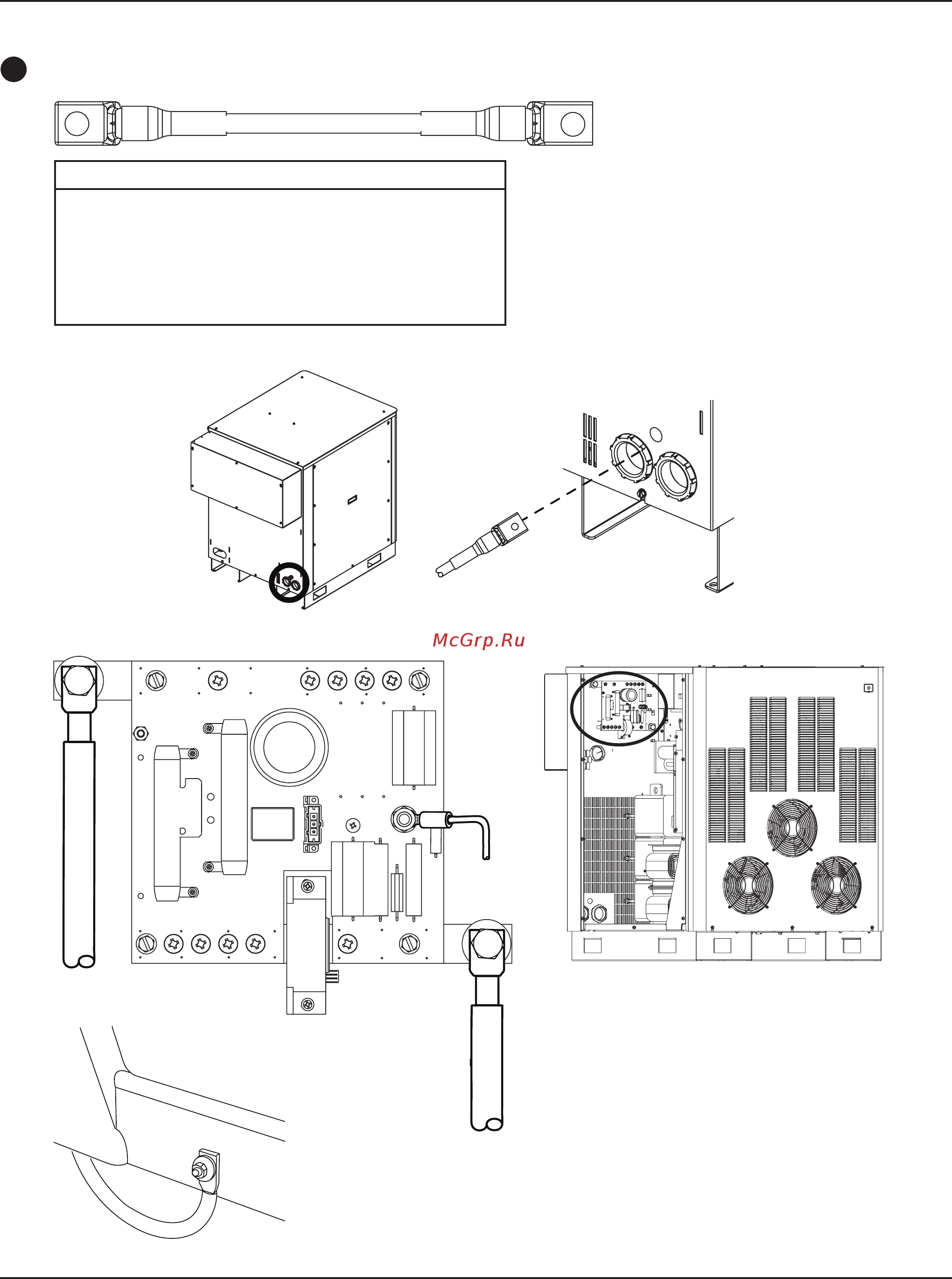

Рабочий кабель
Рабочий кабель
Рабочий кабель
Нижняя рама рабочего стола (стандартная).
Рабочий стол
Источник тока
№ детали Длина № детали Длина
123418 3м 123996 25м
023382 4,5м 123997 35м
023078 7,5м 023081 45м
123994 10м 023188 60м
023079 15м 023815 75м
123995 20м
13
