Hypertherm HPR400XD [271/358] Распределительная коробка провода резака поставляется отдельно
![Hypertherm HPR400XD [271/358] Распределительная коробка провода резака поставляется отдельно](/views2/1249627/page271/bg10f.png)
СПИСОК ДЕТАЛЕЙ
HPR400XD Auto Gas — 80616J 6-9

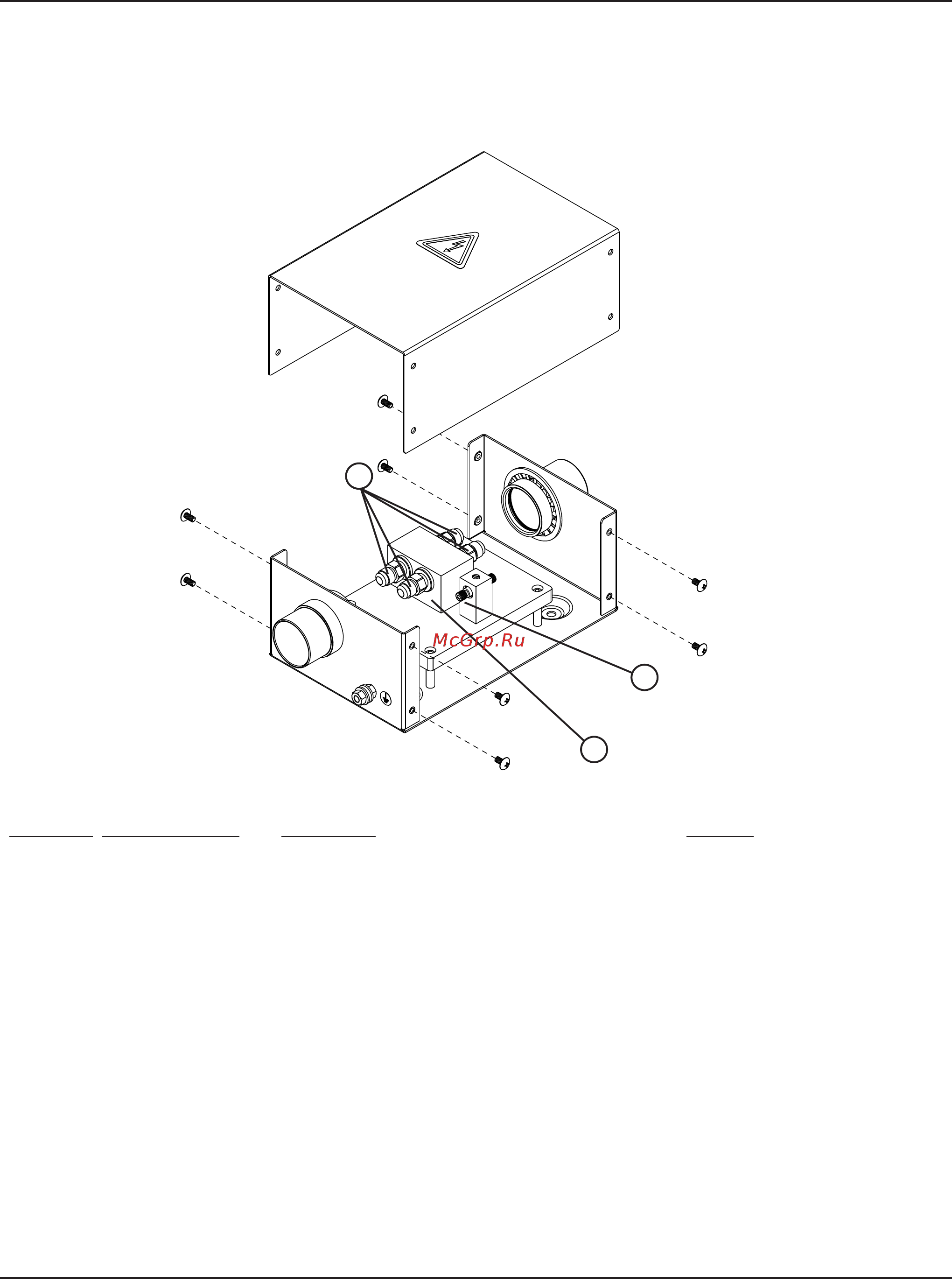

Распределительная коробка провода резака (поставляется отдельно)
2
3
1
Позиция Номер детали Описание Кол-во
078619 Распределительная коробка HPRXD 1
1 015007 Фитинг для охлаждающей жидкости 4
2 104763 Фитинг вспомогательной дуги 1
3 104762 Блок охлаждающей жидкости 1
