УСТАНОВКА
HPR400XD Auto Gas — 80616J 3-9

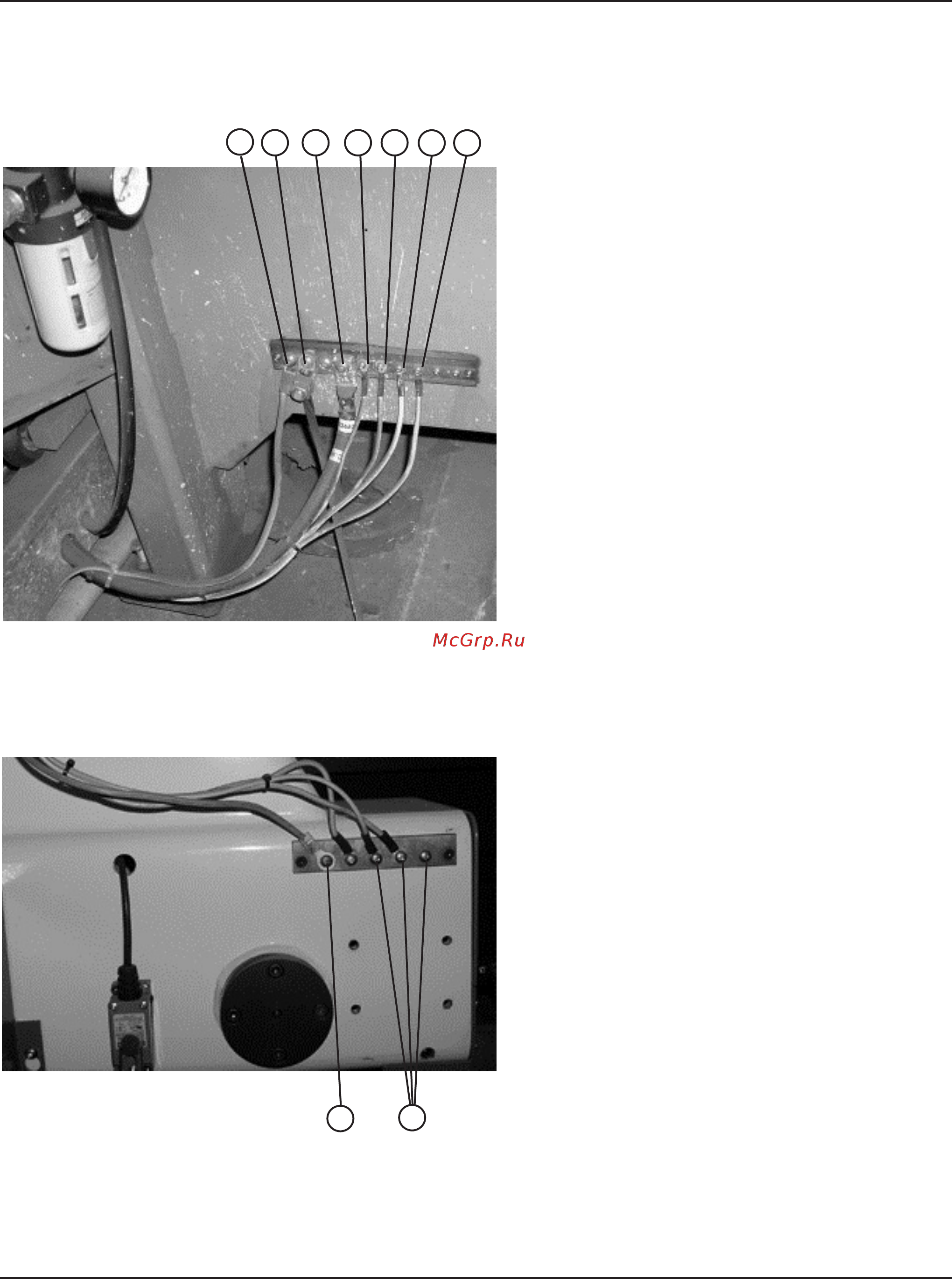

На следующем рисунке показан пример шины заземления стола для резки. Компоненты, показанные здесь,
могут отличаться от имеющихся в системе пользователя
1
2
3
4
5
6
7
1 Шина заземления портала
2 Заземляющий стержень
3 Кабель (+) системы плазменной резки
4 Пульт удаленного высокочастотного
генератора
5 Кожух ЧПУ
6 Держатель резака
7 Масса плазменной системы
На следующем рисунке показан пример шины заземления портала. Она закрепляется болтами на портале,
рядом с двигателем. Все отдельные кабели заземления от компонентов, смонтированных на портале,
подсоединяются к шине. Затем единый кабель для работы в тяжелом режиме соединяет заземляющую шину
портала с заземляющей шиной стола.
1
2
1 Кабель к шине заземления на столе для резки
2 Кабели заземления от компонентов портала
