УСТАНОВКА
3-40 HPR400XD Auto Gas — 80616J
Кабель от резака к распределительной коробке

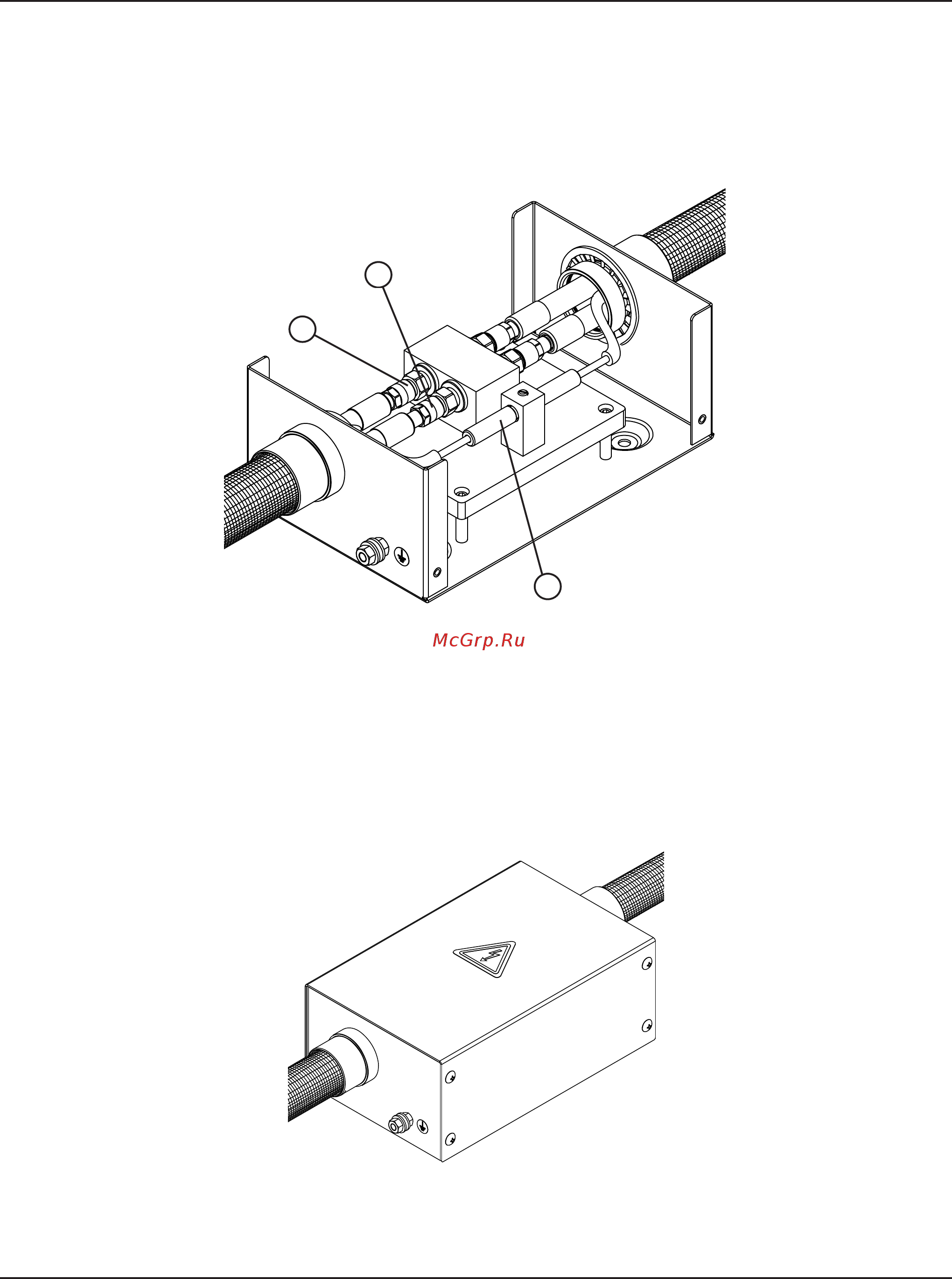

1. Подсоедините кабель от резака к распределительной коробке.
От системы зажигания
дуги
От резака
1
2
3
1 Шланг подачи охлаждающей жидкости
(зеленый)
3 Кабель вспомогательной дуги (желтый)
2 Шланг отвода охлаждающей жидкости
(красный)
2. Установите крышку распределительной коробки.
