ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5-58 HPR400XD Auto Gas — 80616J

Тесты инвертора

ОК

Чрезмерный

износ

БЕРЕГИСЬ!

ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ

При работе внепосредственной близости от модулей инвертора следует проявлять особую

осторожность. вкаждом из больших электролитических конденсаторов (цилиндрывсинем

корпусе) присутствуют большие объемы энергии вформе электрического напряжения.

Даже при выключенном электропитании клеммы конденсатора, инвертор идиодные

теплоотводы находятся под опасным напряжением. Никогда неследует снимать

напряжение слюбого конденсатора спомощью отвертки или другого инструмента.

Этоможет привести к взрыву, материальному ущербу и/или травме.

Отказ инвертора 1

1. Выключите (OFF) подачу любого электропитания всистему.

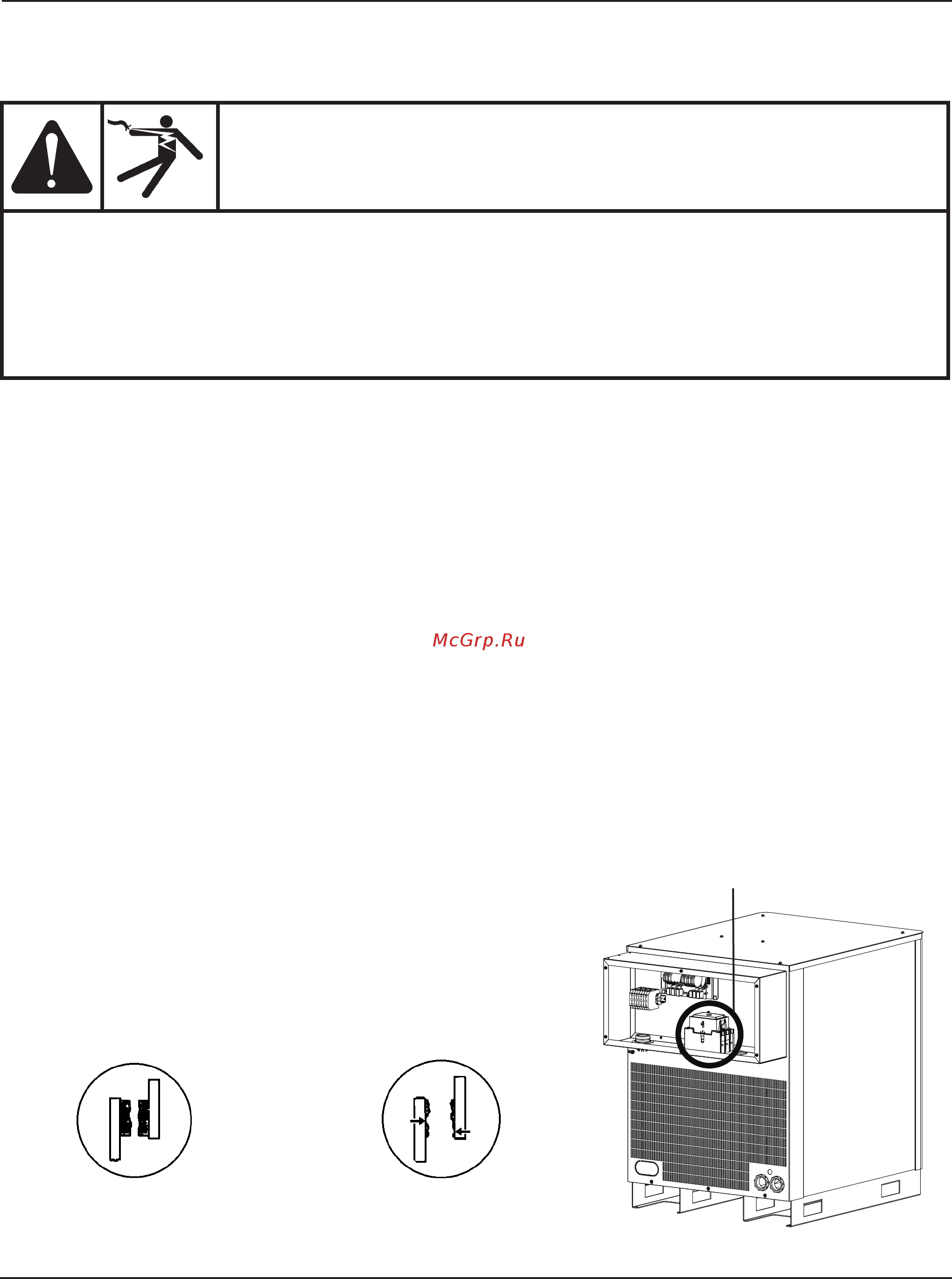

2. Снять крышку над главным замыкателем (CON1) ипроверить

контакты наналичие признаков оплавления или повреждения.

• Если контакты повреждены, заменить замыкатель.

• Если контакты исправны, нужно установить крышку

наместо, включить (ON) электропитание иперейти

квыполнению действия 3.

Автоматические тесты инвертора при включении питания

Когда включается (ON) подача электропитания, замыкатель закрывается, иавтоматически выполняется

тестирование каждого инвертора по порядку (1, 3, 2 и4). Если состояние меняется на3, это значит, что

все инверторы прошли проверку. По окончании тестов система перейдет к циклу очистки, если ни наодном

изинверторов невыявлено ошибок.

При включении каждого инвертора ток поступает нацепь очистки, измеряются верхние инижние предельные

значения тока. Если инвертор проходит тест, выполняется проверка следующего инвертора.

Если инвертор 1 проходит тест, но выявляется отказ одного из других инверторов, можно сделать вывод о том,

что главный замыкатель, входная мощность ицепь очистки впорядке.

Коды ошибок.

Инвертор1: код ошибки низкого тока 105 Инвертор2: код ошибки низкого тока 106

Инвертор1: код ошибки высокого тока 103 Инвертор2: код ошибки высокого тока 104

Инвертор3: код ошибки низкого тока 075 Инвертор4: код ошибки низкого тока 076

Инвертор3: код ошибки высокого тока 107 Инвертор4: код ошибки высокого тока 095

CON1
