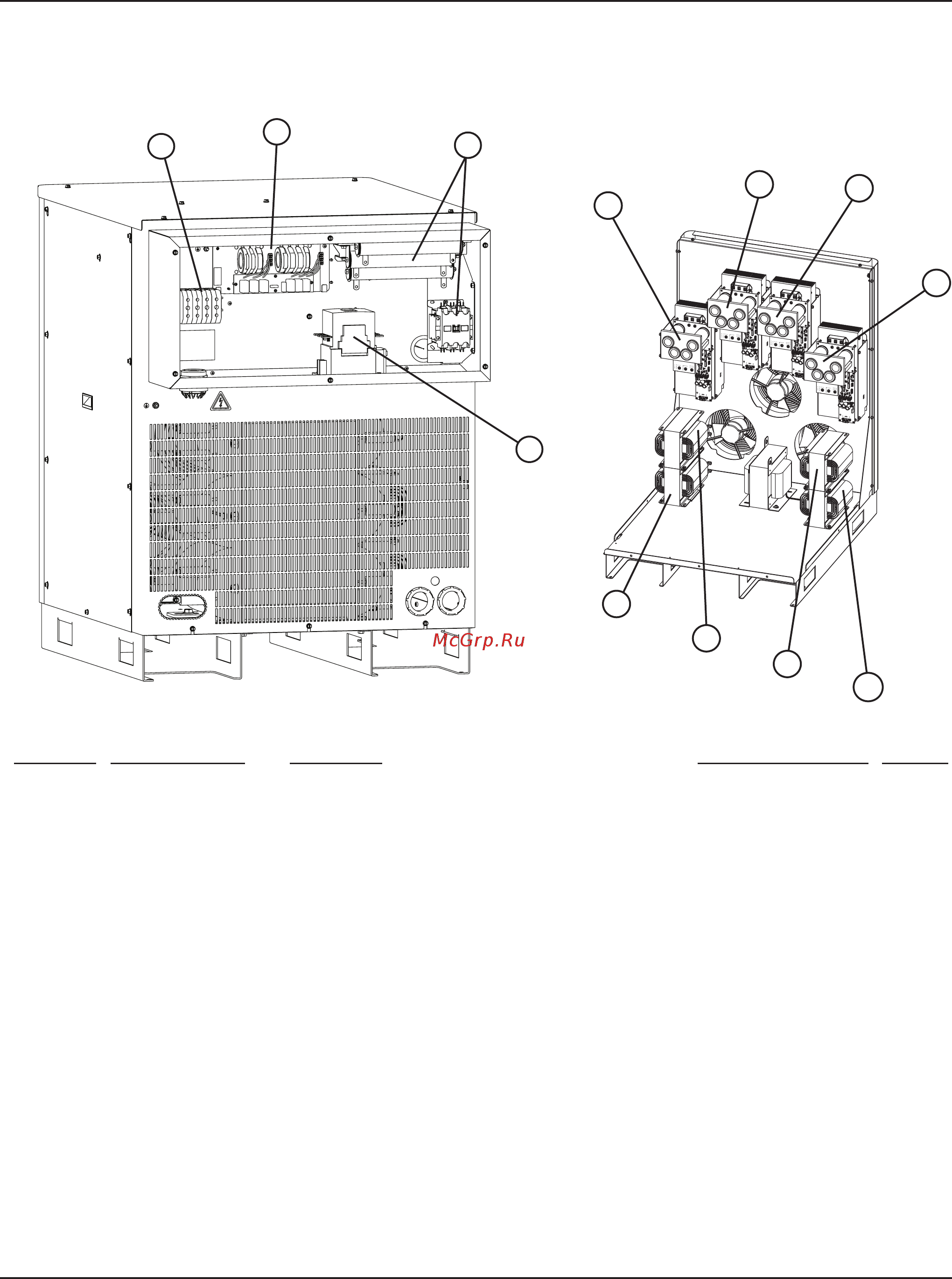

СПИСОК ДЕТАЛЕЙ
HPR400XD Auto Gas — 80616J 6-3
Источник тока
Позиция Номер детали Описание Код. обозначение Кол-во
1 229214* Клеммный блок: Входная мощность TB1 1
229033** Клеммный блок: Входная мощность TB1 1
2 229195 Фильтр электромагнитных помех
(только для источника тока 400В)
1
3 428064 Комплект: цепь защиты от перенапряжения
HPR400/800
1
4a 129792 Инвертор в сборе CHA 1
4b 129792 Инвертор в сборе CHB 1
4c 129792 Инвертор в сборе CHC 1
4d 129792 Инвертор в сборе CHD 1
127039 Вентилятор 6 дюймов: 230куб. фут/мин,
115В перем. тока 50–60Гц
8
5a 014080 Катушка индуктивности: 100А, 4мГн L1 1
5b 014080 Катушка индуктивности: 100А, 4мГн L2 1
5c 014080 Катушка индуктивности: 100А, 4мГн L3 1
5d 014080 Катушка индуктивности: 100А, 4мГн L4 1
6 003218* Замыкатель CON1 1
003233** Замыкатель CON1 1
* Источники тока 200, 220 и 240В
** Источники тока 380, 400, 440, 480 и 600В
1
2
4a
4b
4c
5a
5d
5c
5b
6
4
d
3
