ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
HPR400XD Auto Gas — 80616J 5-53

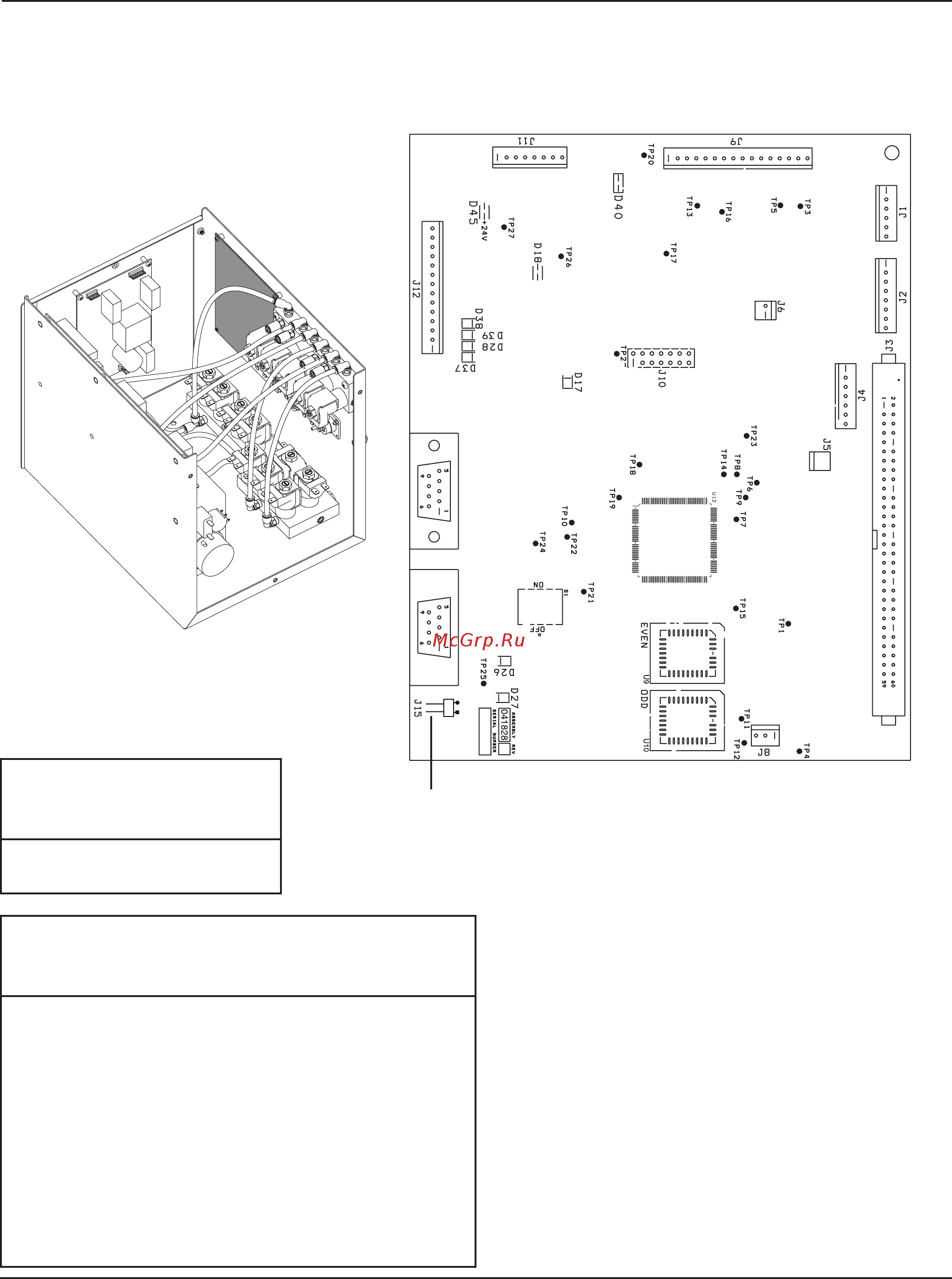

Контрольная плата системы выбора PCB2
Примечание. Согласующий резистор CAN.
Перемычку нужно убрать.
Перечень микропрограмм
контрольной платы PCB2
Позиция Номер детали
U9 081110 ЧЕТ
U10 081110 НЕЧЕТ
Перечень светодиодов контрольной платы
системы управления подачей газа
Светодиод Наименование сигнала Цвет
D17 + 3,3В пост. тока Зеленый
D18 + 5В пост. тока Зеленый
D26 CAN— ПРИЕМНИК Зеленый
D27 CAN— ПЕРЕДАТЧИК Зеленый
D28 Не используется Красный
D37 Не используется Красный
D38 Не используется Красный
D39 Не используется Красный
D40 + 15В пост. тока Зеленый
D45 + 24В пост. тока Зеленый
