УСТАНОВКА
3-38 HPR400XD Auto Gas — 80616J
Подсоединение кабелей
Примечание. Не затягивайте фитинги в местах соединений с излишним усилием
Подсоединение распределительной коробки к системе зажигания дуги
1. Подсоедините к распределительной коробке один конец кабеля распределительной коробки.
Примечание. Этот кабель можно подсоединить с любой из двух сторон коробки.

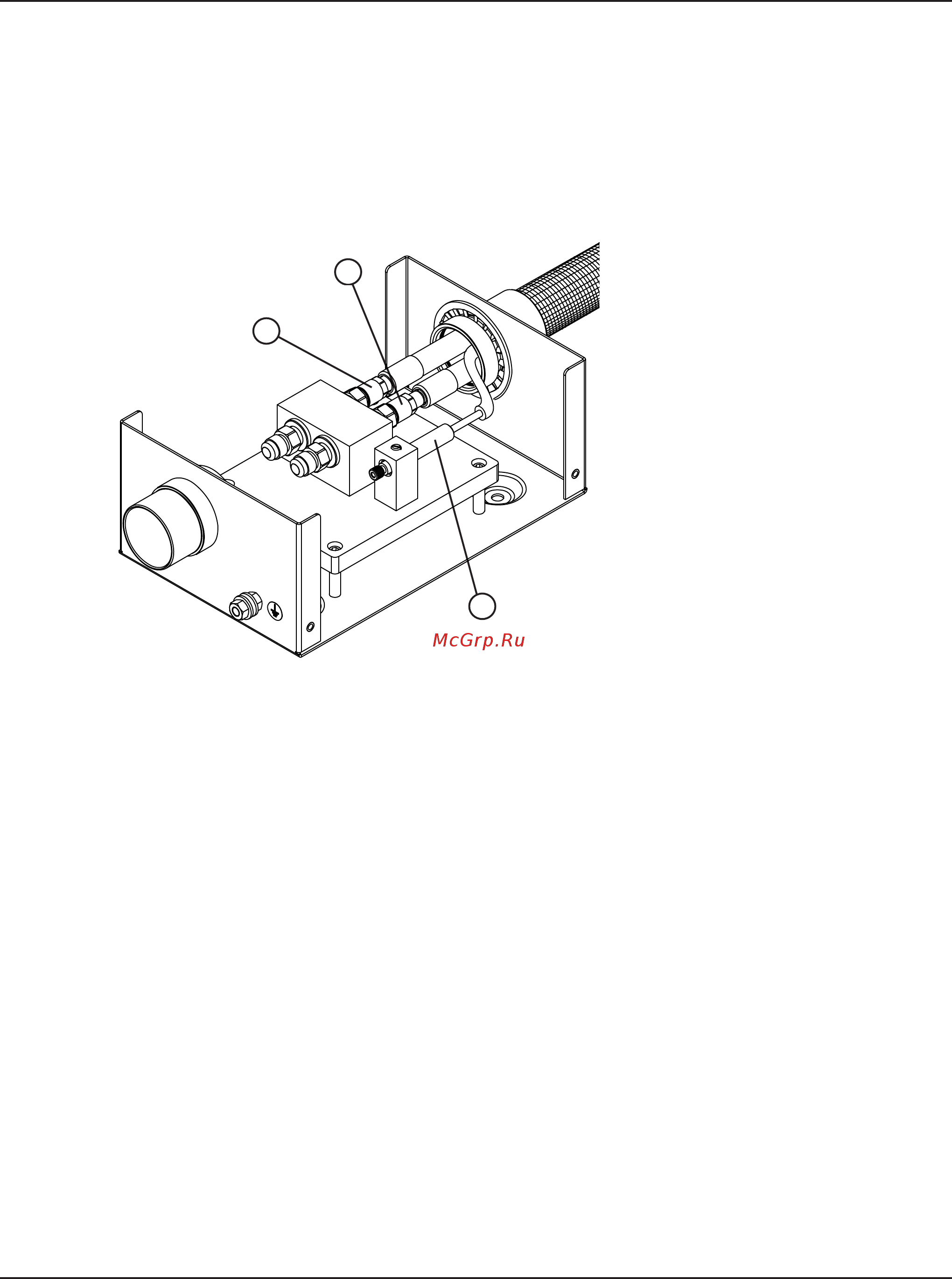

От системы зажигания дуги
1
2
3
1 Шланг подачи охлаждающей жидкости
(зеленый)
3 Кабель вспомогательной дуги (желтый)
2 Шланг отвода охлаждающей жидкости
(красный)
