ПРИЛОЖЕНИЕ C. РОБОТИЗИРОВАННАЯ РЕЗКА
HPR400XD Auto Gas — 80616J c-3
Вращающаяся соединительная муфта (поставляется
отдельно)— 220864
Вращающаяся муфта предназначена для использования в ситуациях,
вкоторых постоянно перекручиваются провода резака. Это необязательный
компонент, его не нужно использовать для применения указанных выше
проводов резака. Длина вращающейся муфты составляет 114,3мм.
Зажим вращающейся соединительной муфты— 220900
Диаметр вращающейся муфты больше, чем у стандартных муфт (57мм).
Кожаная внешняя оболочка— 024866
Кожаная внешняя оболочка имеет длину 3м и предназначена для установки
поверх проводов с той точки, в которой они соединяются с резаком. Она
обеспечивает дополнительную защиту для выполнения задач, при которых
расплавленный металл будет попадать обратно на провода.
Роботизированный обучающий резак
(лазернаяуказка)— 228394
• Установить лазерную указку в муфту резака для обеспечения точного
позиционирования и выравнивания резака.
• Использовать для программирования/обучения в диалоговом режиме
ивсистемах роботизированного выравнивания.

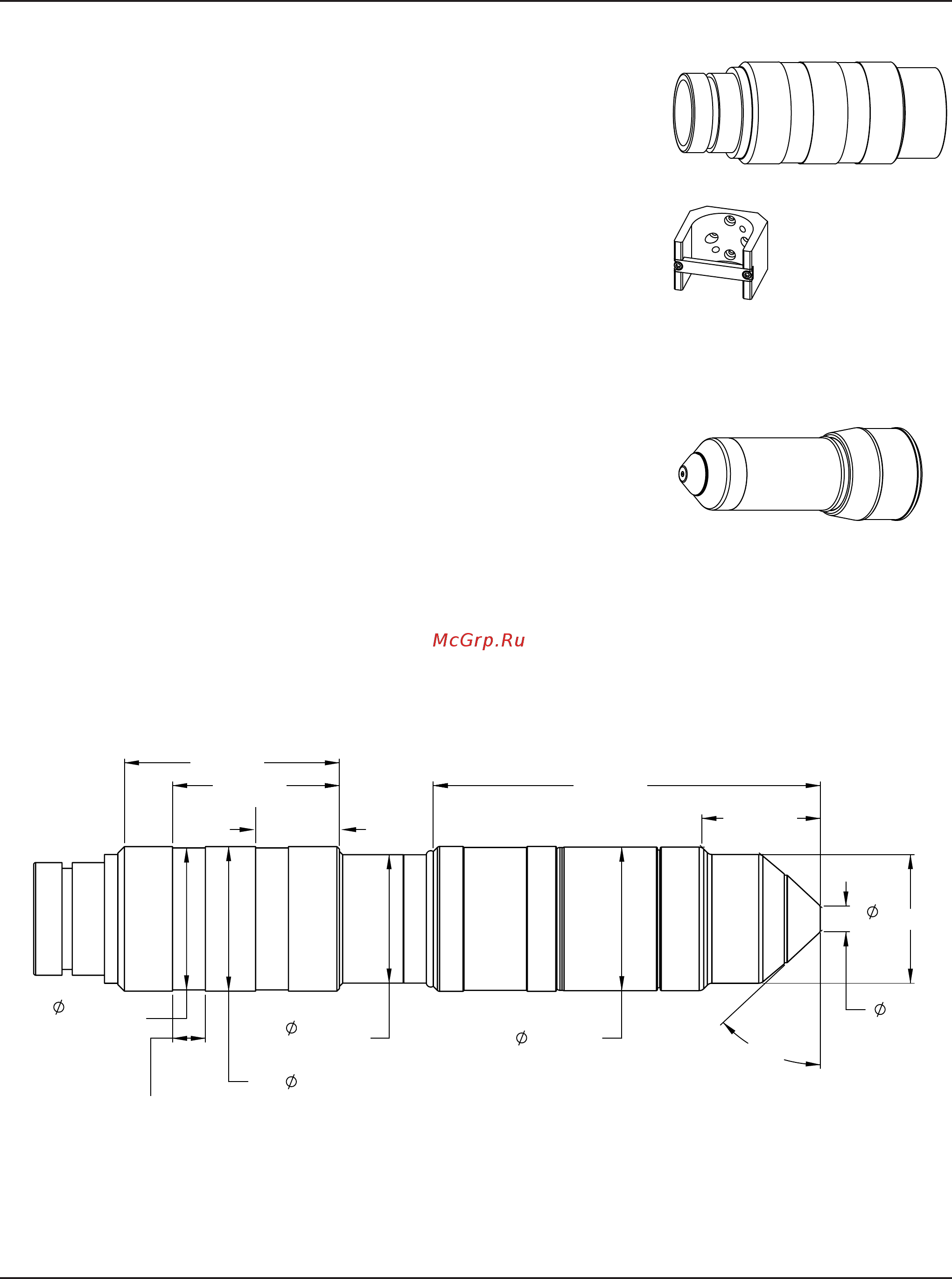

Размеры резака и вращающейся соединительной муфты
47°
84,84мм
65,79мм
33,02мм
152,65мм
37,08мм
46,74мм
10,16мм
50,80мм
56,64мм
57,02мм
3 X
50,67мм
56,01мм
2 X
2 X 12,95мм
