Hypertherm HPR400XD [238/358] Ручная эксплуатация насоса
![Hypertherm HPR400XD [238/358] Ручная эксплуатация насоса](/views2/1249627/page238/bgee.png)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-38 HPR400XD Auto Gas — 80616J
Ручная эксплуатация насоса

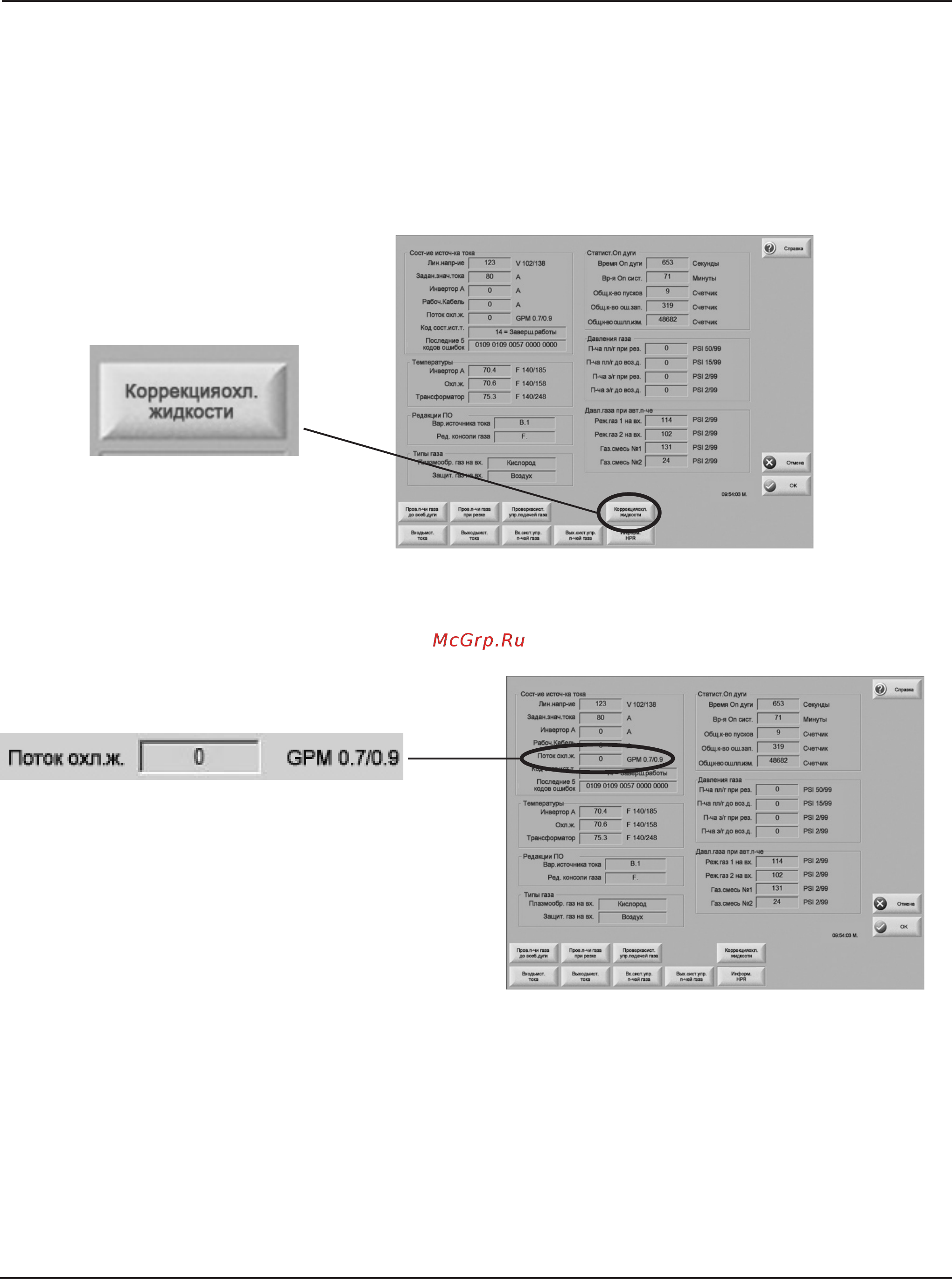

1. Перейдите к экрану ЧПУ, который вручную включает насос (см. инструкцию по эксплуатации используемого
ЧПУ). Если система выбора выдает ошибку потока охлаждающей жидкости 093, насос следует включить
вручную втечение 8 секунд после включения источника тока; впротивном случае питание придется
выключать иснова включать.
2. Включить (ON) электропитание. Включить (ON) насос вручную идать возможность охлаждающей жидкости
течь втечение 60секунд.
Примечание. Блок-схема приведена надиаграмме 013374, лист 19 из 24.
3. Запишите скорость потока охлаждающей жидкости, отображаемую наэкране ЧПУ. Записанная скорость
потока будет использоваться для сравнения внекоторых тестах. Для эксплуатации системы скорость потока
охлаждающей жидкости должна быть выше 2,3л/мин.
