ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
HPR400XD Auto Gas — 80616J 5-41
Тест 6: тест поршня насоса

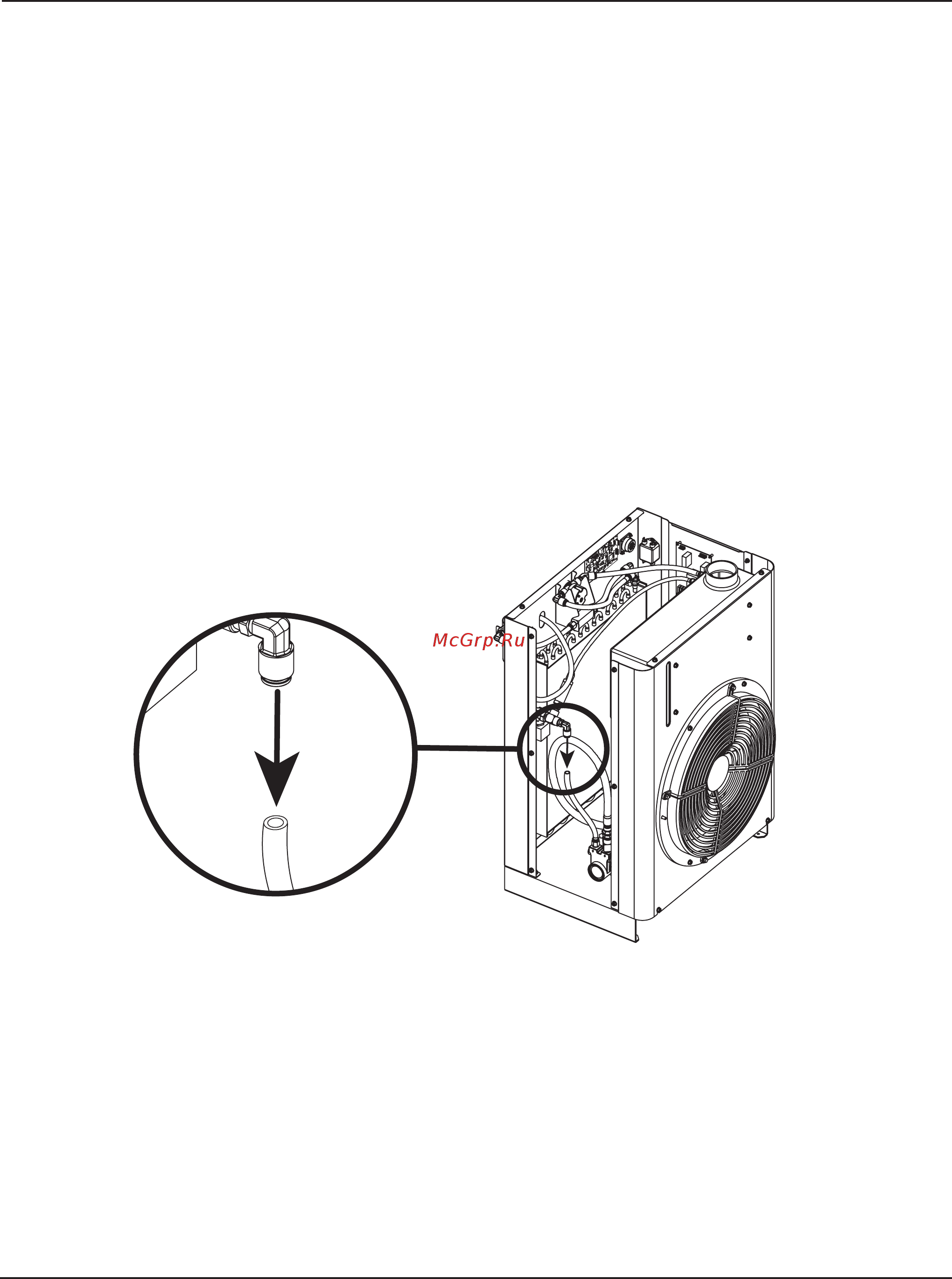

1. Выключить (OFF) электропитание. Снять выпуск насоса (линия охлаждающей жидкости) ипоместить его
вконтейнер объемом 3,8 литра. Хорошо подойдет контейнер для охлаждающей жидкости Hypertherm.
2. Засечь время, за которое контейнер будет заполнен. включить (ON) электропитание. Вручную включите (ON)
насос спомощью кнопки ручного управления насосом наэкране ЧПУ (см. действие 1 в«Ручная эксплуатация
насоса»). Записать время, за которое контейнер будет заполнен.
Если контейнер наполняется за время более 65 секунд, следует заменить насос ипроверить вал
электродвигателя напредмет наличия повреждений.
Если же контейнер наполняется быстрее, чем за 65секунд, следует проверить линию подачи охлаждающей
жидкости (с источника тока насистему удаленного высокочастотного генератора или локального
высокочастотного генератора) напредмет наличия перегибов. Если перегибы ненайдены, следует заменить
перепускной клапан иповторно выполнить этот тест. Если для наполнения контейнера по-прежнему требуется
более 65секунд, следует заменить шланги между источником тока исистемой удаленного высокочастотного
генератора или локального высокочастотного генератора.
