ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-56 HPR400XD Auto Gas — 80616J

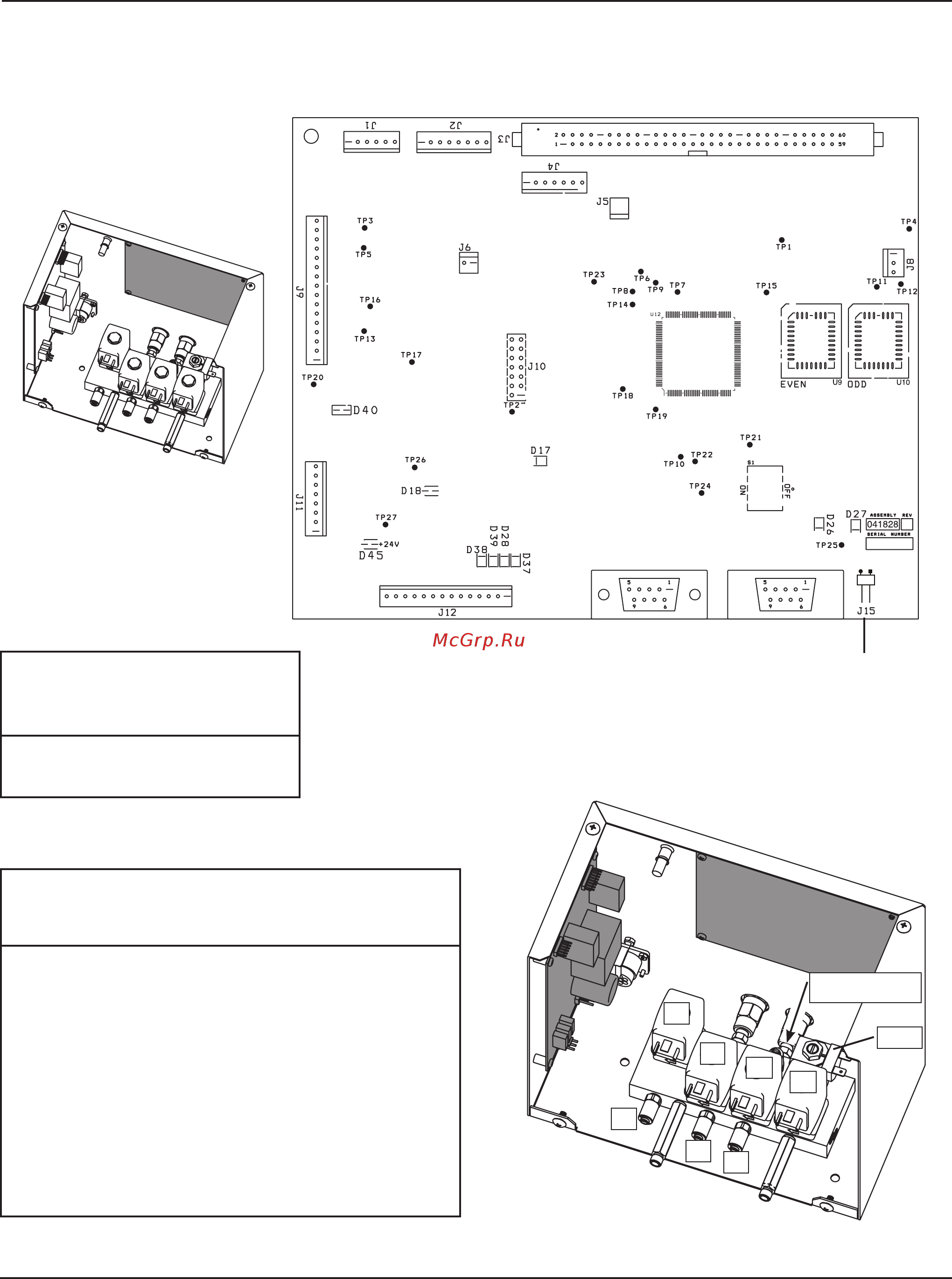

Контрольная плата дозировочной системы PCB2
Примечание. Согласующий резистор CAN.
Должна быть установлена
перемычка.
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (не видно)
Перечень микропрограмм
контрольной платы PCB2
Позиция Номер детали
U9 081110 ЧЕТ
U10 081110 НЕЧЕТ
Перечень светодиодов контрольной платы
системы управления подачей газа
Светодиод Наименование сигнала Цвет
D17 + 3,3В пост. тока Зеленый
D18 + 5В пост. тока Зеленый
D26 CAN— ПРИЕМНИК Зеленый
D27 CAN— ПЕРЕДАТЧИК Зеленый
D28 Клапан Burkert 2 Красный
D37 Клапан Burkert 1 Красный
D38 Клапан Burkert 4 Красный
D39 Клапан Burkert 3 Красный
D40 + 15В пост. тока Зеленый
D45 + 24В пост. тока Зеленый
