УСТАНОВКА
HPR400XD Auto Gas — 80616J 3-61

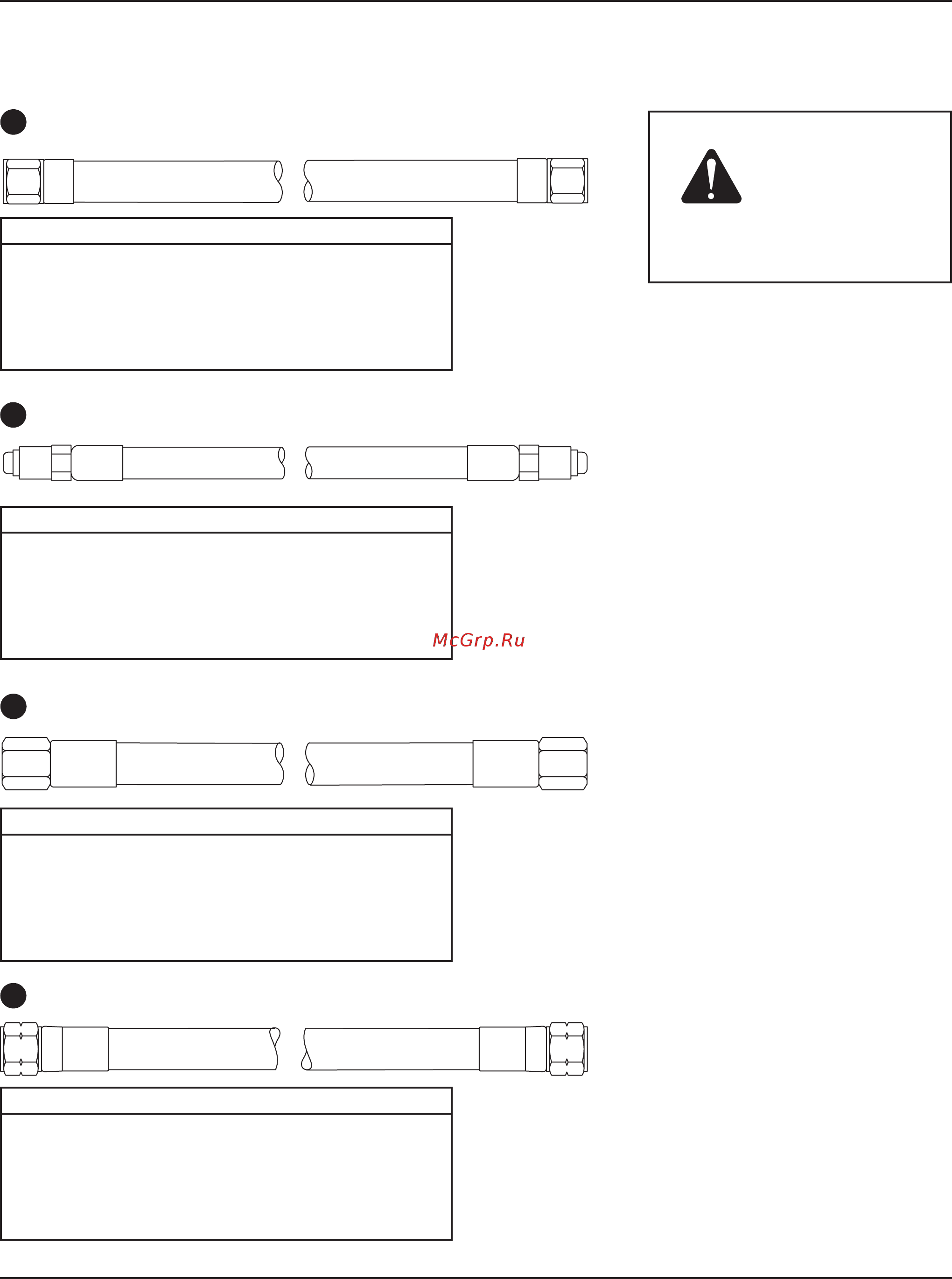

Шланги подачи газа
Шланг кислорода
Шланг воздуха
Аргон-водород (H35) или азот-водород (F5)
Шланг азота или аргона
№ детали Длина № детали Длина
024607 3м 024738 25м
024204 4,5м 024450 35м
024205 7,5м 024159 45м
024760 10м 024333 60м
024155 15м 024762 75м
024761 20м
№ детали Длина № детали Длина
024210 3м 024739 25м
024203 4,5м 024451 35м
024134 7,5м 024120 45м
024211 10м 024124 60м
024112 15м 024764 75м
024763 20м
№ детали Длина № детали Длина
024671 3м 024740 25м
024658 4,5м 024744 35м
024659 7,5м 024678 45м
024765 10м 024680 60м
024660 15м 024767 75м
024766 20м
№ детали Длина № детали Длина
024768 3м 024741 25м
024655 4,5м 024742 35м
024384 7,5м 024743 45м
024769 10м 024771 60м
024656 15м 024772 75м
024770 20м
14
15
16
17
Осторожно! При подготовке
соединений
недопускается
использование
ленты из
материала
ПТФЭ.
