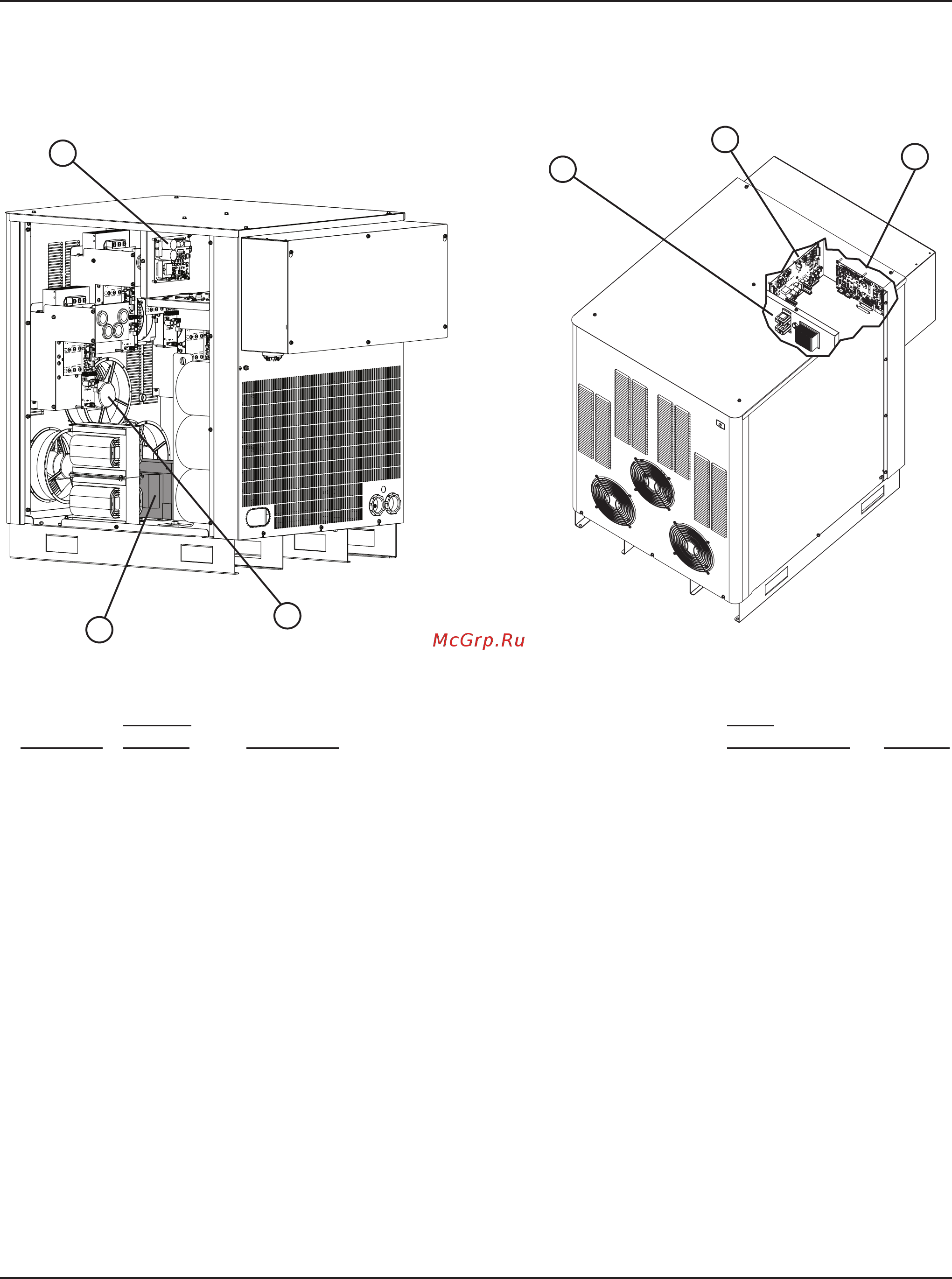

СПИСОК ДЕТАЛЕЙ
HPR400XD Auto Gas — 80616J 6-5
Источник тока
Позиция
Номер
детали Описание
Код.
обозначение Кол-во
1 141027 Печатная плата: привод электродвигателя насоса PCB7 1
2 229212 Катушка индуктивности: 5А, 1,4мГн 2
3 041802 Печатная плата: распределительная PCB2 1
108028 Предохранитель: 3А, 250В F5, F6, F7 3
108075 Предохранитель: 6,3А, 250В
(с задержкой срабатывания)
F1, F2, F3 3
108709 Предохранитель: 10А, 250В F4 1
4 141030 Печатная плата: Контрольная PCB3 1
5 027079 Вентилятор 10дюймов: 450–550куб. фут/мин, 120В
перем. тока 50–60Гц
3
6 229225 Изолирующий трансформатор: 400В, 50–60Гц T2 1
229226 Изолирующий трансформатор: 380В, 50–60Гц 1
229227 Изолирующий трансформатор: 480В, 60Гц 1
229228 Изолирующий трансформатор: 600В, 60Гц 1
229230 Изолирующий трансформатор: 240В, 60Гц 1
229231 Изолирующий трансформатор: 200 и 208В, 50–60Гц 1
229232 Изолирующий трансформатор: 440В, 50–60Гц 1
229233 Изолирующий трансформатор: 220В, 50–60Гц 1
1
2
3
4
5
6
