Hypertherm HPR400XD [117/358] Алюминий
![Hypertherm HPR400XD [117/358] Алюминий](/views2/1249627/page117/bg75.png)

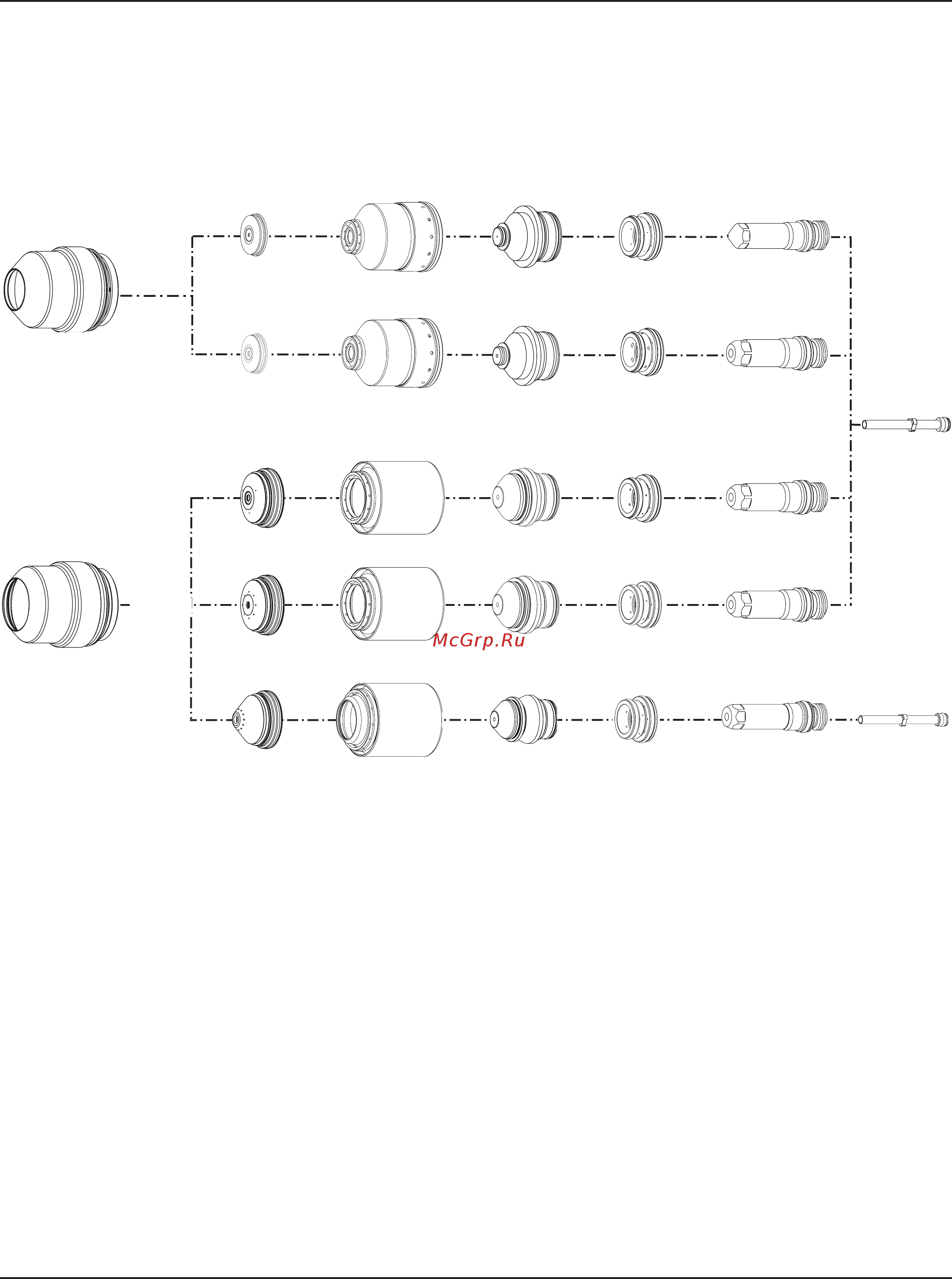

ЭКСПЛУАТАЦИЯ
HPR400XD Auto Gas – 80616J 4-13
Защитный
экран
Сопло Завихритель Электрод
Кожух
сопла
Защитный
колпачок
Труба
водяного
охлаждения
Алюминий
220201 220308220180
220307 (H35)
220181
(воздух)
220179220197220198
220202 220756
220747
220755 (H35)
220756
(воздух)
220307220342220346220762
220307220405220406220763 220758
220759
220637
220709220708220707 220712
220571
400А
220405
260А
220340
45A
130А
200А
