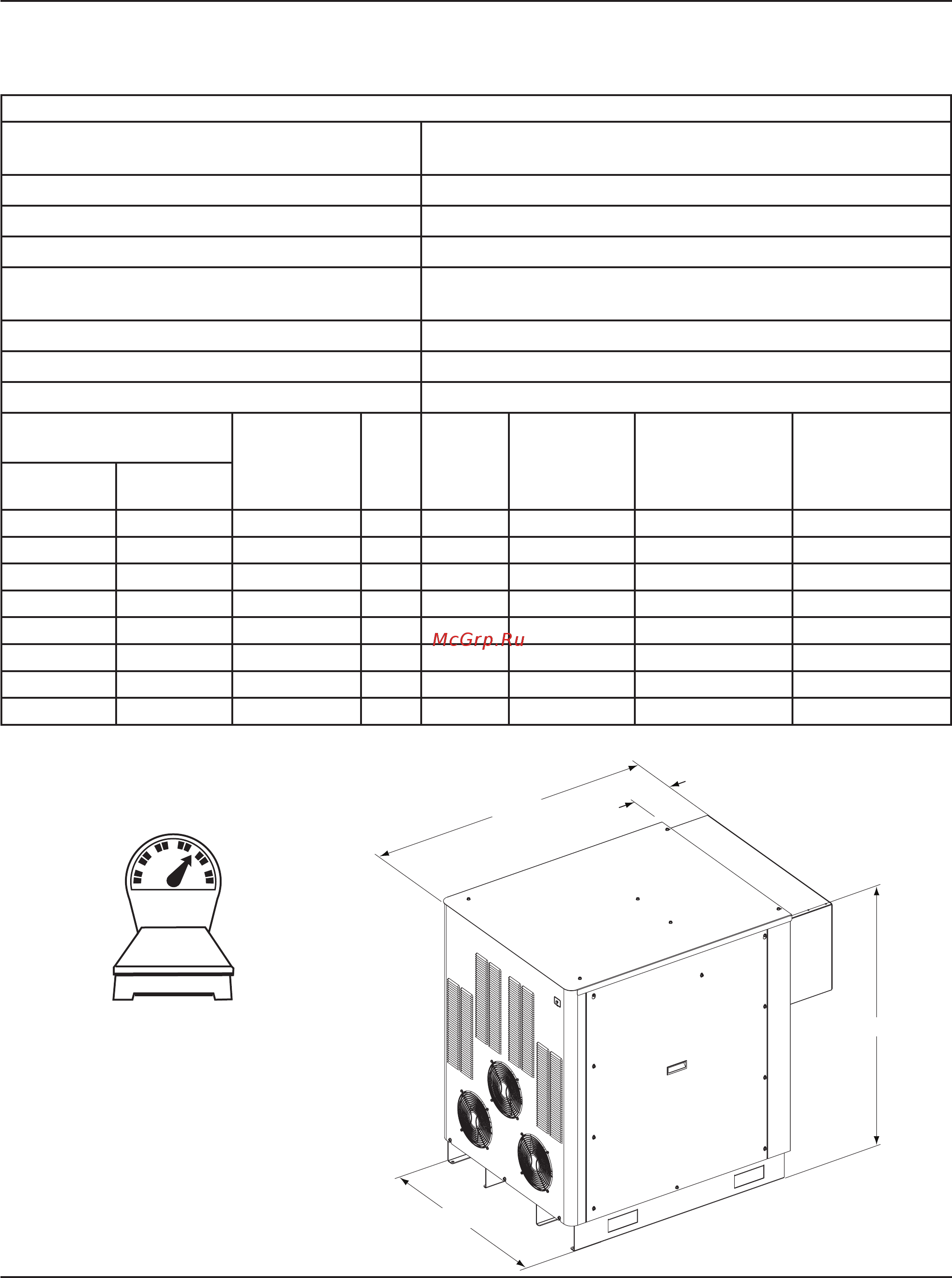

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
HPR400XD Auto Gas — 80616J 2-5
Номера деталей
229мм
1270мм
1175мм
870мм
851кг
Приблизительная
масса самого
тяжелого блока
* Разрешение CCC для напряжения в 380В применимо только к эксплуатации при частоте 50Гц
Общая информация
Максимальное напряжение холостого
хода(U0)
360В пост. тока
Максимальный выходной ток (I2) 400А
Выходное напряжение (U2) 50–200В пост. тока
Номинальная мощность рабочего цикла (X) 100% при 80кВт, 40°C
Температура окружающей среды/рабочий цикл
Источники тока работают при температуре от –10°C
до+40°C
Коэффициент мощности (cosj) 0,98 при выходном значении 400А пост. тока
Охлаждение Воздух принудительной подачи (класс F)
Изоляция Класс H
Номера деталей
источника тока
Напряжение
перем. тока
(U
1
)
Фаза
Частота
(Гц)
Сила тока в
амперах (I
1
)
Соответствие
нормам
Мощность,
кВА
(+/– 10%)
(U
1
x I
1
x 1,73)
Без
HyperNet
С HyperNet
078523 078570 200/208 3 50/60 262/252 CSA 90,6
078524 078571 220 3 50/60 238 CSA 90,6
078525 078572 240 3 60 219 CSA 90,6
078526 078573 380* 3 50/60 138 CCC 90,6
078527 078574 400 3 50/60 131 CE/ГОСТ Р 90,6
078528 078575 440 3 50/60 120 CSA 90,6
078529 078576 480 3 60 110 CSA 90,6
078530 078577 600 3 60 88 CSA 90,6
