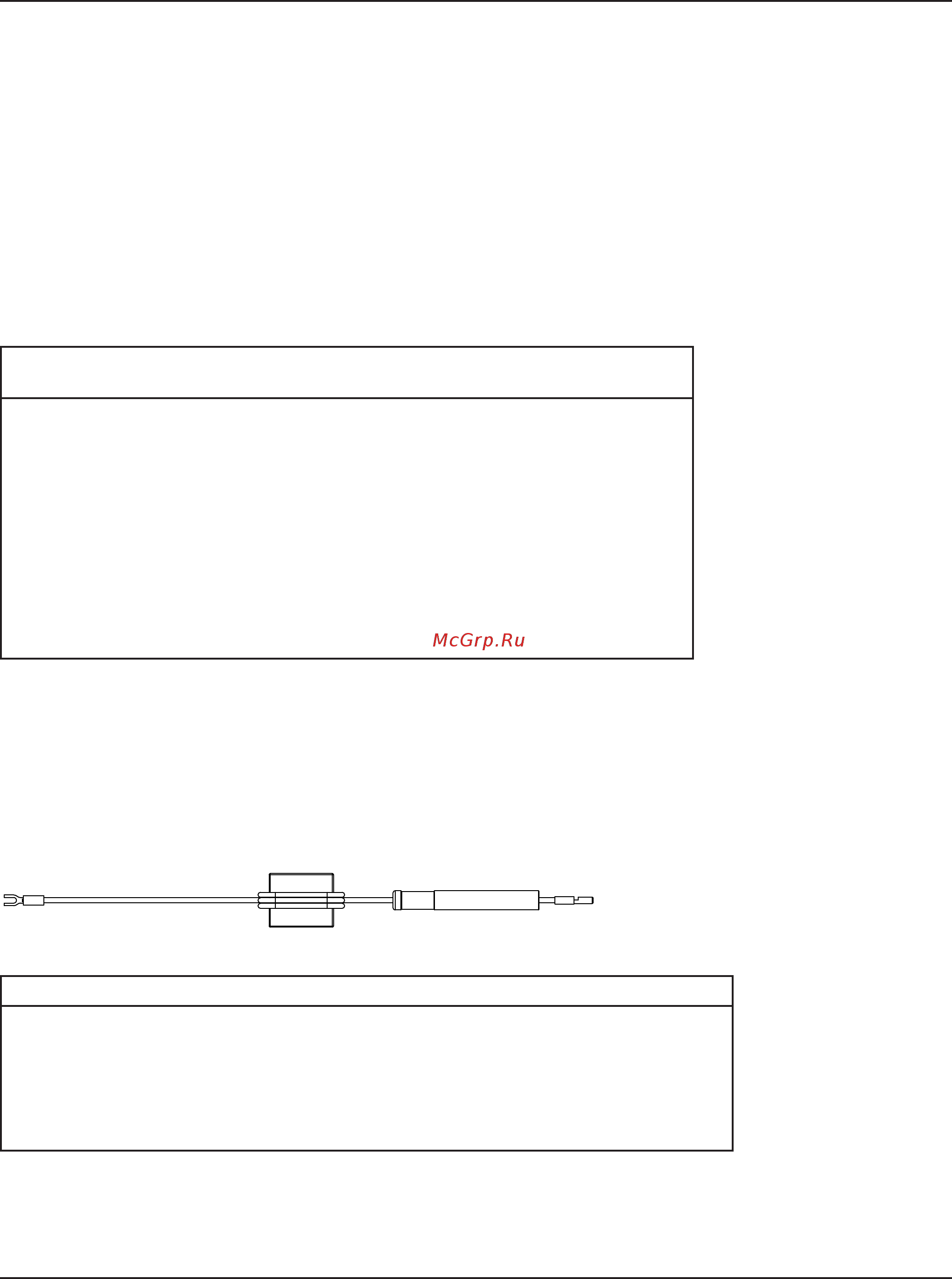

ПРИЛОЖЕНИЕ C. РОБОТИЗИРОВАННАЯ РЕЗКА
c-2 HPR400XD Auto Gas — 80616J
Номер детали Длина Номер детали Длина
223059 1,5м 223064 12м
223060 3м 223065 15м
223061 4,5м 223066 22,5м
223062 6м 223067 30м
223063 9м 223068 45м
Удлинитель омического контакта
Провод омического контакта длиной 2,5м входит в набор проводов. Удлинители приведены в таблице ниже.
Компоненты для роботизированной резки
Провода резака
Указанные ниже провода резака разработаны так, чтобы выдерживать дополнительные нагрузки, характерные
для роботизированной резки или косого среза. Эти провода имеются с газовыми шлангами длиной 2м или
2,5м.
Примечание. Срок службы расходных материалов будет ниже при использовании газовых
шлангов длиной 2,5м.
Общая длина
Газовый шланг
длиной 1,8м
Газовый шланг
длиной 2,4м
2м 228514 228516
2,5м 228515 228517
3м 228475 228482
3,5м 228476 228483
4,5м 228477 228484
6м 228478 228485
7,5м 228479 228486
10м 228480 228487
15м 228481 228488
