Измерительный прибор 2883 Energy Master Эксплуатация прибора

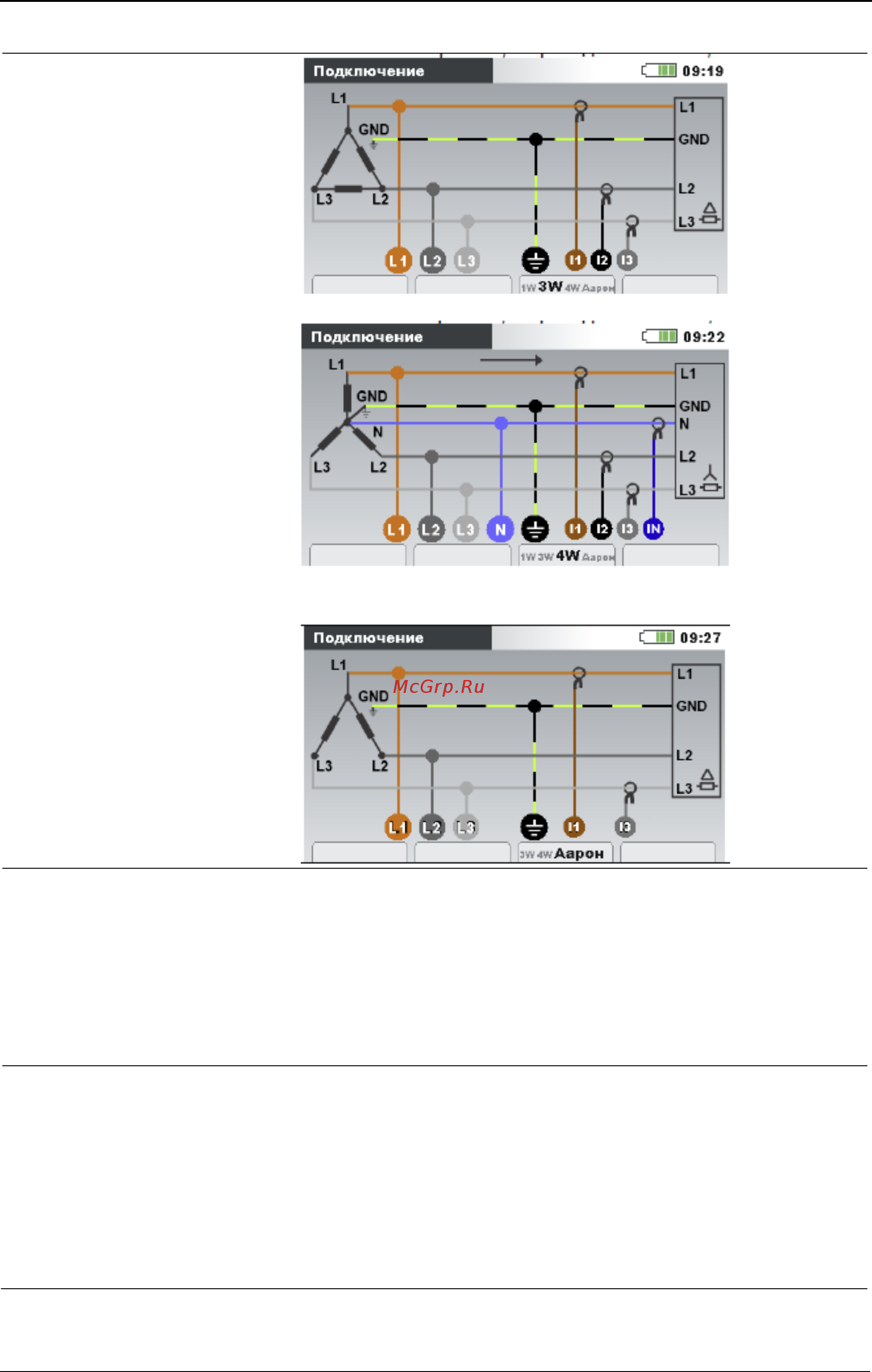

• 4W: 3-фазная, 4-проводная система;
• OpenD: 3-фазная 2-проводная система (разо-
мкнутый треугольник).
Synchronization (Син-
хронизация)
Канал синхронизации. Данный канал используется
для синхронизации прибора с частотой сети. Кроме
этого, в данном канале производится измерение ча-
стоты. В зависимости от параметра Connection
(подключение) пользователь может выбрать:
• 1W, 2W, 4W: U1 или I1.
•
3W, OpenD: U12 или I1.
System frequency (Ча-
стота системы)
Выбор частоты системы. В соответствии с данной
настройкой для расчета будет использоваться ин-
тервал продолжительностью 10 или 12 периодов (в
соответствии со стандартом МЭК 61000-4-30):
• 50 Гц – интервал продолжительностью 10 пе-
риодов
• 60 Гц – интервал продолжительностью 12 пе-
риодов
100
