Измерительный прибор 2883 Energy Master Эксплуатация прибора
Connection check (Про-
верка подключения)
Проверка результатов измерения на соответствие
установленным предельным величинам. Измерение
будет отмечено значком ОК ( ), если результаты
измерения находятся в пределах следующих диапа-
зонов:
Напряжение: 90 % - 100 % от номинального напря-
жения
Ток: 10 % - 110 % от номинального тока (диапазон
измерения токовых клещей)
Частота: 42,5 - 57,5 Гц для частоты питающей сети
50 Гц и 51 - 69 Гц для частоты питающей сети 60 Гц
Угол сдвига фаз тока и напряжения U-I: ±90
0
Порядок чередования фаз напряжения и тока: 1 – 2 –
3

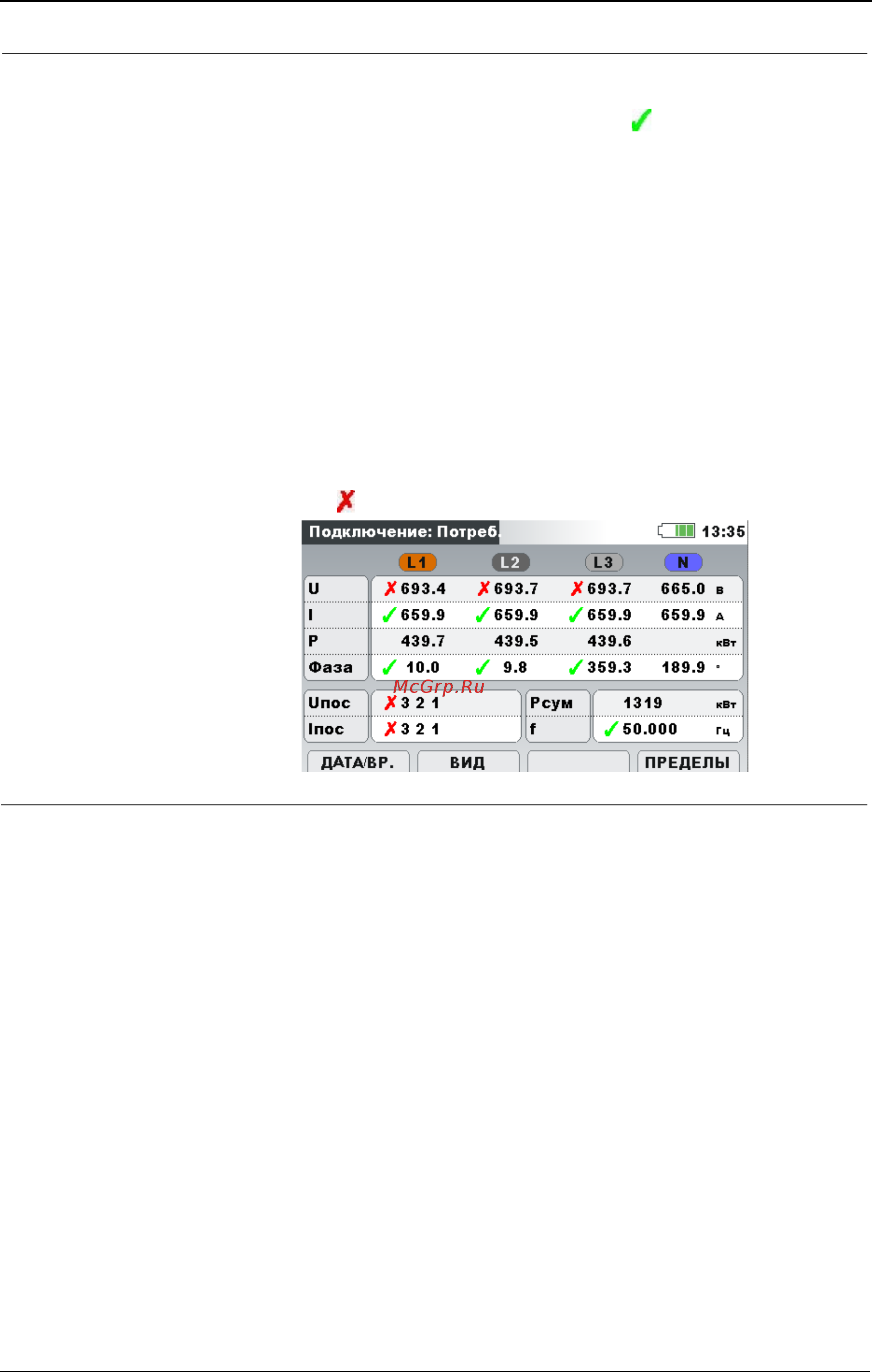

Каждое измерение, результаты которого выходят за
установленные пределы, помечается значком ошиб-
ки ( ).
101
