Измерительный прибор 2883 Energy Master Эксплуатация прибора

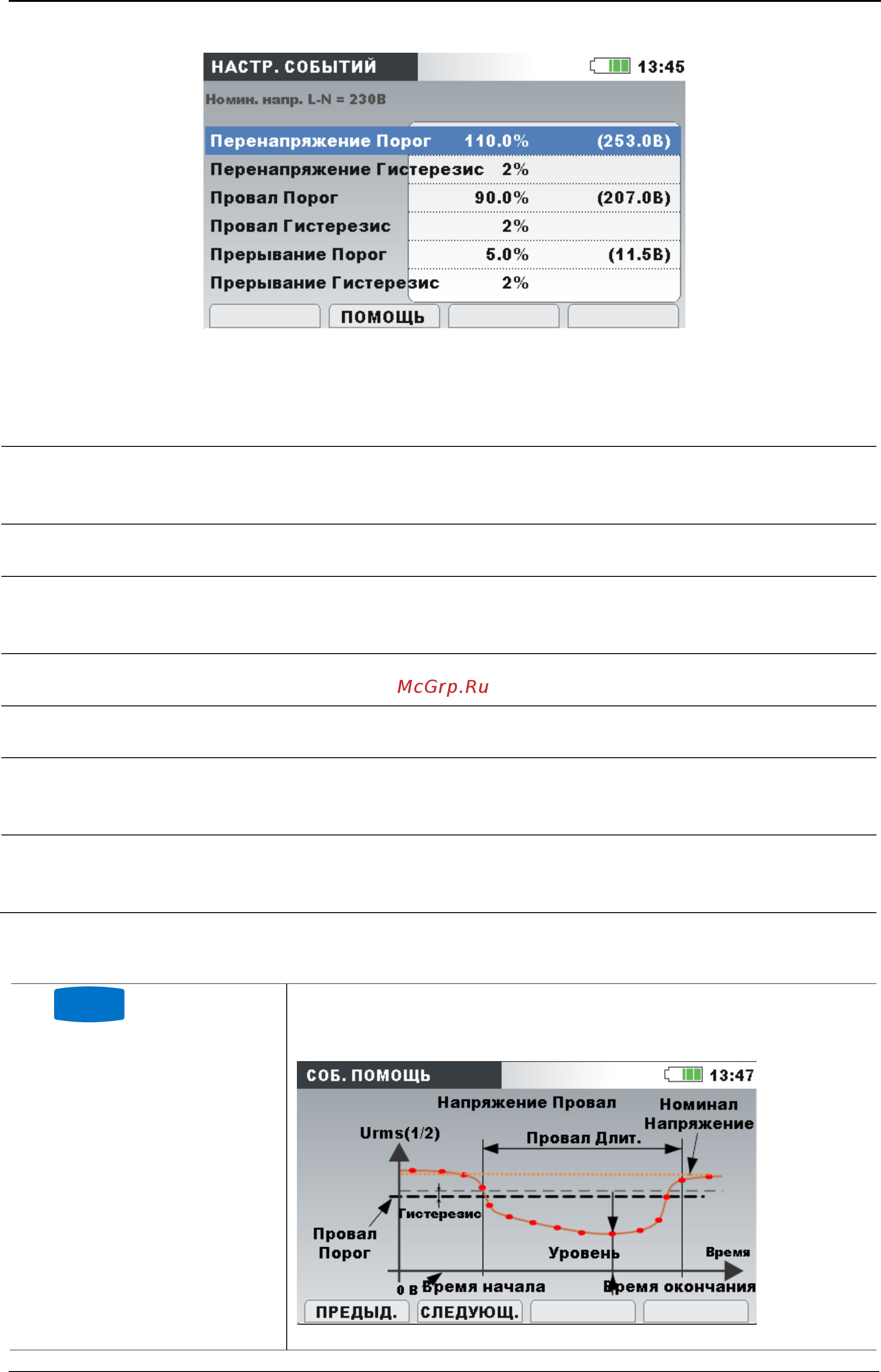

Рисунок 3.59: Экран настройки событий
Таблица 3.76: Описание настройки событий
Nominal voltage (Но-
минальное напряже-
ние)
Указывает тип (L-N или L-L) и значение номинального
напряжения.
Swell Threshold (По-
рог перенапряжения)
Установка значения порога перенапряжения в % от но-
минального напряжения.
Swell Hysteresis (Ги-
стерезис перенапря-
жения)
Установка значения гистерезиса перенапряжения в %
от номинального напряжения.
Dip Threshold (Порог
провала напряжения)
Установка значения порога провала напряжения в % от
номинального напряжения.
Dip Hysteresis (Гисте-
резис провала)
Установка значения гистерезиса провала напряжения в
% от номинального напряжения.
Interrupt Threshold
(Порог прерывания
напряжения)
Установка значения порога прерывания напряжения в %
от номинального напряжения.
Interrupt Hysteresis
(Гистерезис преры-
вания)
Установка значения гистерезиса прерывания напряже-
ния в % от номинального напряжения.
Таблица 3.77: Кнопки на экране настройки событий
F2
HELP
(СПРАВ
КА)
Отображает экраны со справочной информацией о
провалах, перенапряжениях и прерываниях напряже-
ния. Более подробные сведения приводятся в 5.1.12.
103
