Измерительный прибор 2883 Energy Master Теоретические сведения и
внутренние функции прибора
Порог напряжения провала - это напряжение в процентах от номинального
напряжения, определенное в меню «CONNECTION» (ПОДКЛЮЧЕНИЕ). Порог
напряжения провала устанавливается пользователем в зависимости от установ-
ленных требований. Гистерезис провала - это разность между пороговыми вели-
чинами начала провала и конца провала. Оценка событий в окне таблицы собы-
тий зависит от типа подключения:
• В однофазных системах (тип подключения 1W) провал напряжения начина-
ется, когда напряжение U
Rms(1/2)
падает ниже порога провала, и заканчива-
ется, когда напряжение U
Rms(1/2)
достигает порогового значения провала (с
добавкой напряжения гистерезиса) или превышает его (см. Рисунок 5.10 и
Рисунок 5.9),.
• В многофазных системах (тип подключения 2W, 3W, 4W, открытый тре-
угольник) для проведения оценки можно одновременно использовать два
разных представления:
o групповое представление с выбранным представлением ALL INT
(все) (согласно стандарту МЭК 61000-4-30 класс S): провал начинает-
ся, когда напряжение U
Rms(1/2)
одного или нескольких каналов падает
ниже порогового значения провала и заканчивается, когда напряже-
ние U
Rms(1/2)
на всех измеряемых каналах достигает порогового значе-
ния провала (с добавкой напряжения гистерезиса) или превышает
его.
o Фазное представление Фазн.: (для устранения неисправностей):
провал начинается, когда напряжение U
Rms(1/2)
одного канала падает
ниже порогового значения провала и заканчивается, когда напряже-
ние U
Rms(1/2)
достигает порогового значения провала (с добавкой
напряжения гистерезиса) или превышает его на данной фазе.

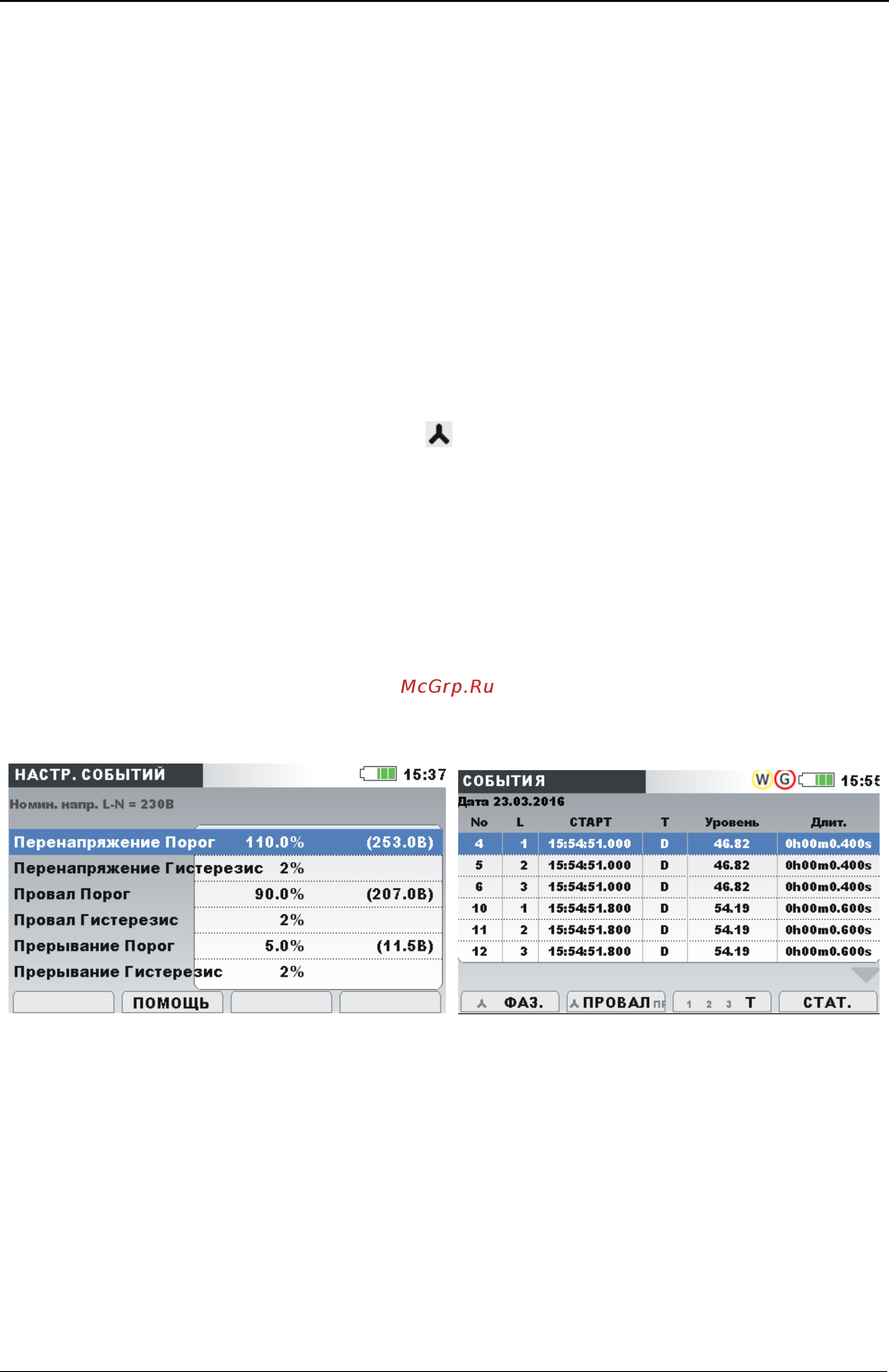

Рисунок 5.11: Экран с данными о провале напряжения
Провал напряжения характеризуется следующими параметрами: Dip Start time
(СТАРТ (время начала провала)), Level (Уровень) (U
Dip
) и Dip duration (Дли-
тельность):
• U
Dip
– остаточное напряжение провала - это наименьшее значение напря-
жения U
Rms(1/2)
, измеренное на любом из каналов во время провала. Это
значение отображается в столбце Level (уровень) в таблице событий при-
бора.
• Время начала провала (Dip Start time) это момент времени, отмеченный
меткой времени начала провала напряжения U
Rms(1/2)
в канале, который
инициировал событие. Это значение отображается в столбце START
162
