96

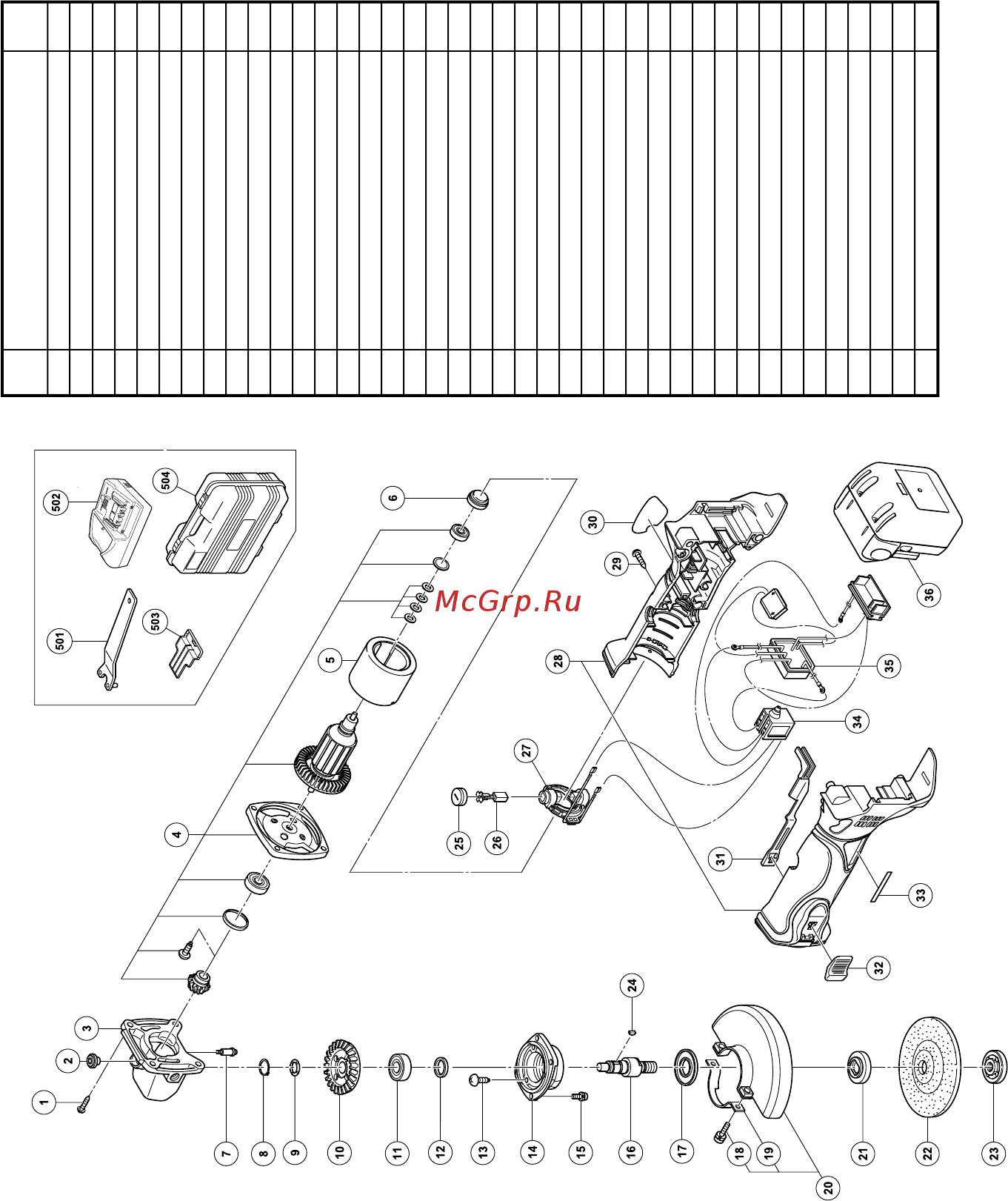

Item
No.
Part Name Q’TY
1
TAPPING SCREW (W/FLANGE) D4 × 23
4
2 PUSHING BUTTON 1
3 GEAR COVER ASS'Y 1
4 ARMATURE PINION SET 1
5 MAGNET 1
6 RUBBER BUSHING 1
7 LOCK PIN 1
8 RETAINING RING FOR D11 SHAFT 1
9 WAVE WASHER 1
10 GEAR 1
11 BALL BEARIN 6001VVCMPS2L 1
12 FELT PACKING 1
13
SLOTTED HD. SCREW (SEAL LOCK) M4 × 10
3
14 PACKING GLAND 1
15 SEAL LOCH SCREW M4 × 12 4
16 SPINDLE 1
17 FRINGER 1
18
MACHINE SCREW (W/SP. WASHER) M5 × 16
2
19 SET PLATE 1
20 WHEEL GUARD ASS'Y 1
21 WHEEL WASHER 1
22 DEPRESSED CENTER WHEEL 1
23 WHEEL NUT 1
24 WOODRUFF KEY 1
25 BRUSH CAP 2
26 CARBON BRUSH 2
27 CB BLOCK 1
28 HOUSING (A), (B) SET 1
29 TAPPING SCREW D4 × 20 5
30 NAME PLATE 1
31 SLIDE BAR 1
32 SLIDE SWITCH KNOB 1
33 HITACHI LABEL 1
34 PUSHING BUTTON SWITCH 1
35 CONTROLLER, TERMINAL SET 1
36 BATTERY BSL1430 1
501 WRENCH 1
502 CHARGER UC18YRSL 1
503 BATTERY COVER 1
504 CASE 1
11Back_G14DSL_EE 08/2/29, 18:2396
