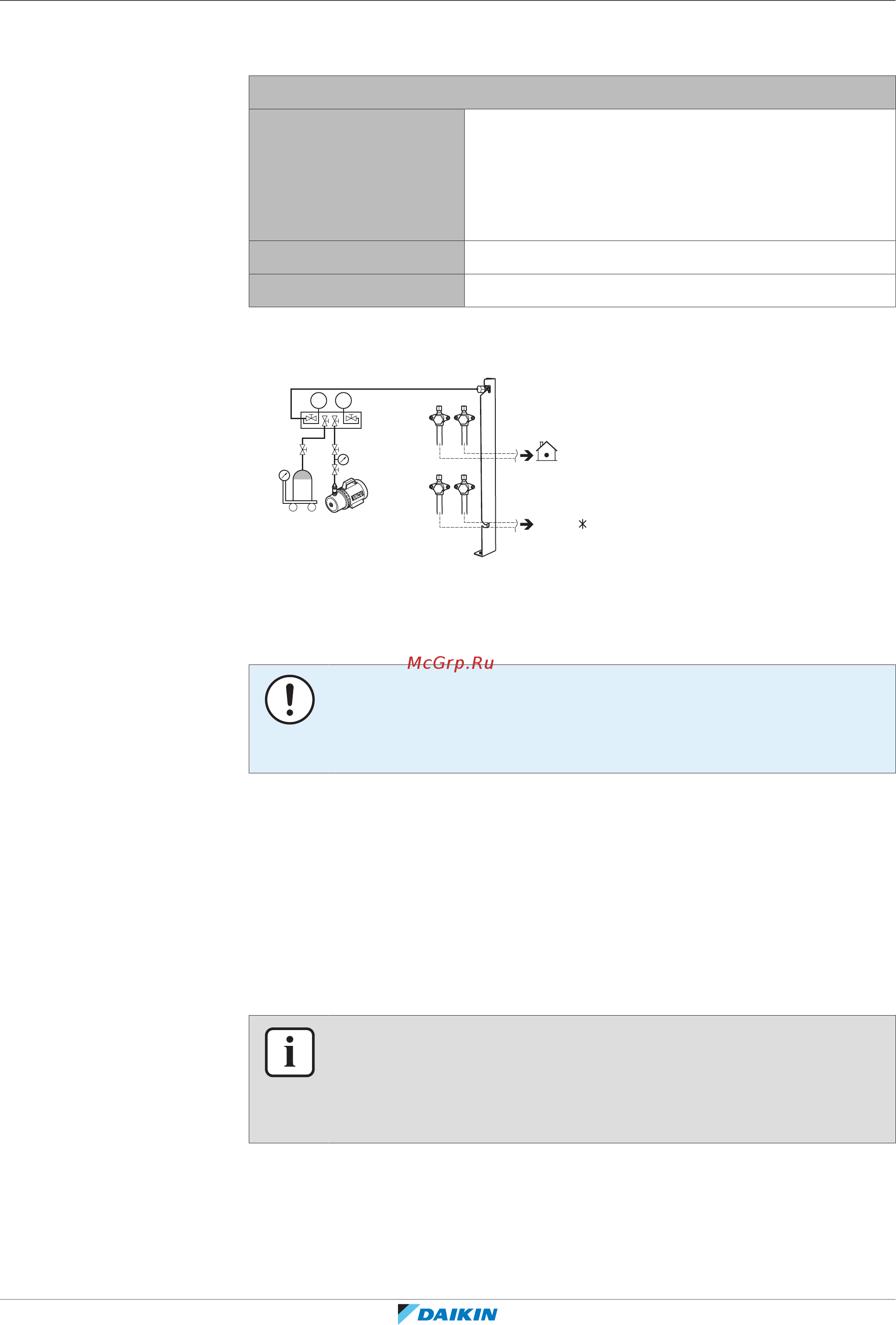

17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
102
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Этап2: Заправка вручную
(= заправка хладагента в режиме дозаправки вручную)
Заправка вручную: резюме:
Баллон с хладагентом Заправка хладагента производится через
отверстие для техобслуживания.
Этим способом производится заправка обоих
контуров, а также внутреннего трубопровода
хладагента в компрессоре.
Запорные клапаны Открыты
Компрессор Работает
5 Выполните подсоединение, как показано на схеме. Проверьте, перекрыт
ли клапан A.
p
<
p
>
R410A
a c
b
A
d
RDXYQ
a Весы
b Резервуар с хладагентом R410A (сифонная система)
c Вакуумный насос
d Отверстие для заправки хладагента
A Клапан А
ПРИМЕЧАНИЕ
К отверстию для заправки хладагента подсоединены трубки внутри блока.
Трубопроводы внутри блока уже заправлены хладагентом на заводе, поэтому
будьте осторожны при подсоединении заправочного шланга.
6 Откройте все запорные клапаны компрессора. В этот момент клапан А
должен оставаться перекрытым!
7 Примите все меры предосторожности, перечисленные в разделах
«19Конфигурирование» [4118] и «20Ввод в эксплуатацию» [4142].
8 Включите питание внутренних блоков, компрессора и теплообменника.
9 Активируйте настройку [2‑20], чтобы приступить к дозаправке хладагента
вручную. Подробнее см. параграф «Режим 2: местные настройки» [4129].
Результат: Блок начнет работать.
ИНФОРМАЦИЯ
Система автоматически прекратит работать на ручную заправку хладагента
через 30 минут. Если по прошествии 30 минут будет заправлено не все
необходимое количество, выполните операцию заправки дополнительного
количества хладагента еще раз.
