Daikin RKXYQ5T7Y1B [58/172] Информация о блоке
![Daikin RKXYQ5T7Y1B [58/172] Информация о блоке](/views2/1767781/page58/bg3a.png)
14 | Информация о блоке
Справочное руководство для монтажника и пользователя
58
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

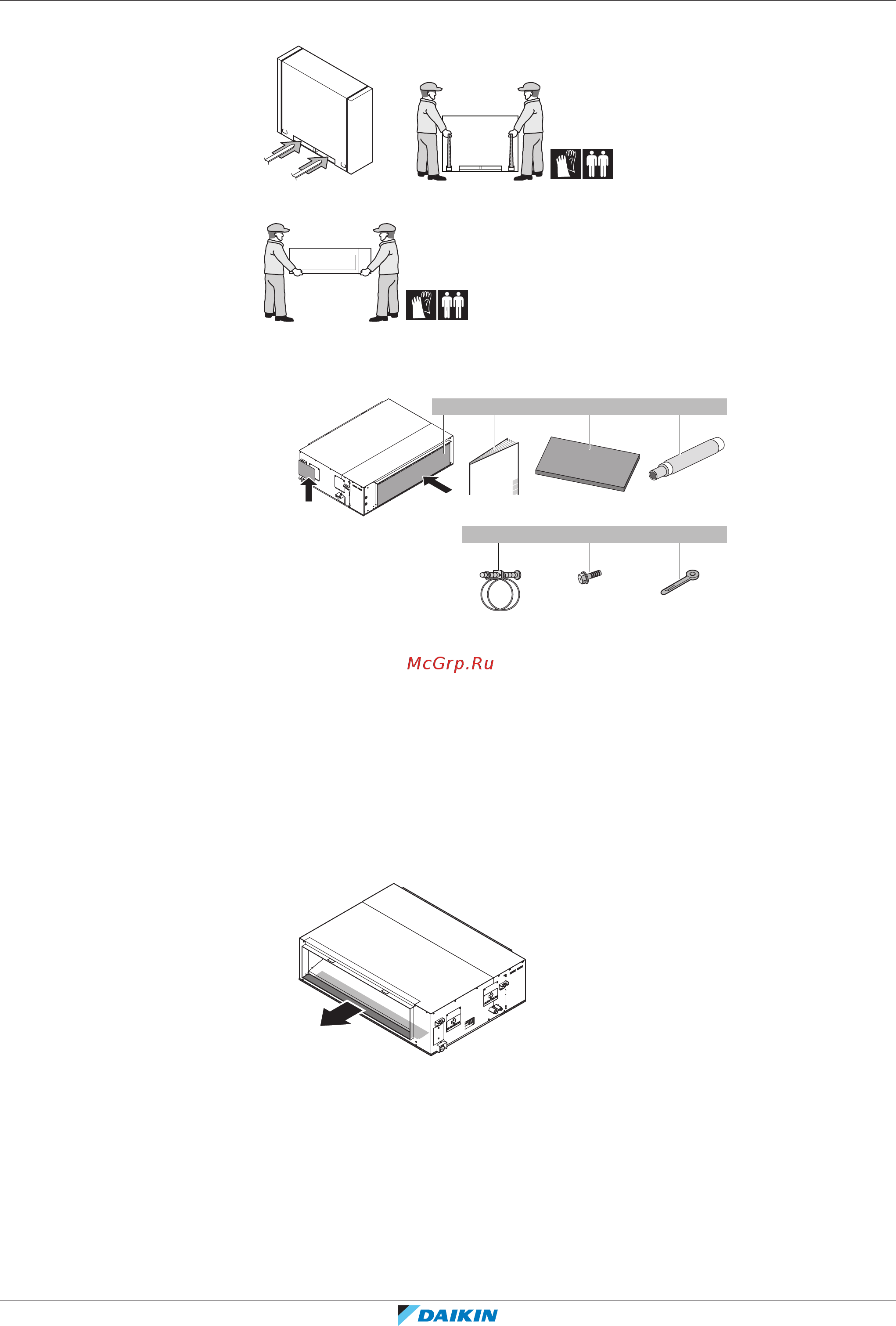

▪ В упаковке. Пользуйтесь вилочным погрузчиком или стропами.
▪ Без упаковки. Переносите блок, не торопясь, как показано здесь:
14.4.3 Как снять принадлежности с теплообменника
1× 1× 1×
1× 1× 3×
1×
b c da
e f g
a Дополнительный фильтр для мусора
b Руководство по монтажу теплообменника
c Уплотнительная подушка
d Сливной шланг
e Металлический зажим
f Винт (для экрана проводки управления) (см. параграф «18.3 Подключение
электропроводки к теплообменнику» [4113])
g Кабельная стяжка
14.4.4 Как снять транспортировочное покрытие
1 Снимите покрытие. Покрытие служит для защиты блока во время
транспортировки.
