19 | Конфигурирование
Справочное руководство для монтажника и пользователя
130
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

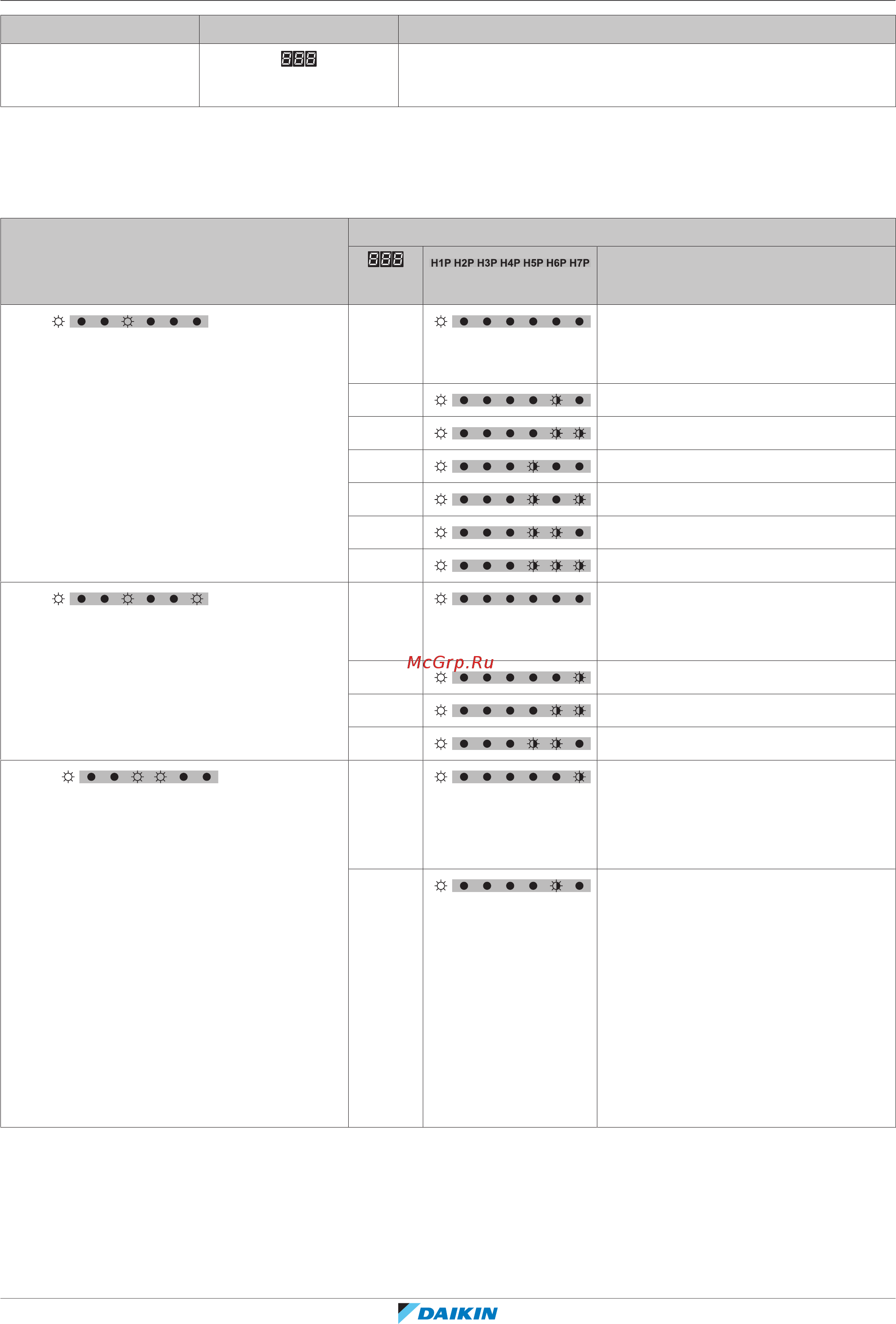

Модель Изображение Параметр/значение
8HP
7-сегментный дисплей
На трех 7-сегментных дисплеях отображаются номера
параметров/значений в двоичном коде.
Подробные сведения и рекомендации о влиянии указанных далее настроек см. в разделе «19.3Экономия
электроэнергии и оптимальные условия работы» [4134]:
• Модель 5HP: настройки [2‑8], [2‑9], [2‑41] и [2‑42]
• Модель 8HP: настройки [2‑8], [2‑9], [2‑81] и [2‑82]
Параметр Значение
(8HP) (5HP)
Описание
[2‑8]
Целевая температура T
e
при работе на
охлаждение.
0 (по
умолча
нию)
(по умолчанию)
Автомат
2 6°C
3 7°C
4 8°C
5 9°C
6 10°C
7 11°C
[2‑9]
Целевая температура T
c
при работе на
обогрев.
0 (по
умолча
нию)
(по умолчанию)
Автомат
1 41°C
3 43°C
6 46°C
[2‑12]
Разрешение перевода в режим работы с
низким уровнем шума и/или установки
ограничения энергопотребления
посредством адаптера внешнего
управления (DTA104A61/62).
Если предполагается переход системы в
режим работы с низким уровнем шума
или на сниженное энергопотребление
по внешнему сигналу, поступающему на
блок, эту настройку следует изменить.
Эта настройка учитывается только в том
случае, если внутренний блок оснащен
приобретаемым отдельно адаптером
внешнего управления (DTA104A61/62).
0 (по
умолча
нию)
(= 1 в двоичном
коде) (по
умолчанию)
Отключено.
1
(= 2 в двоичном
коде)
Включено.
